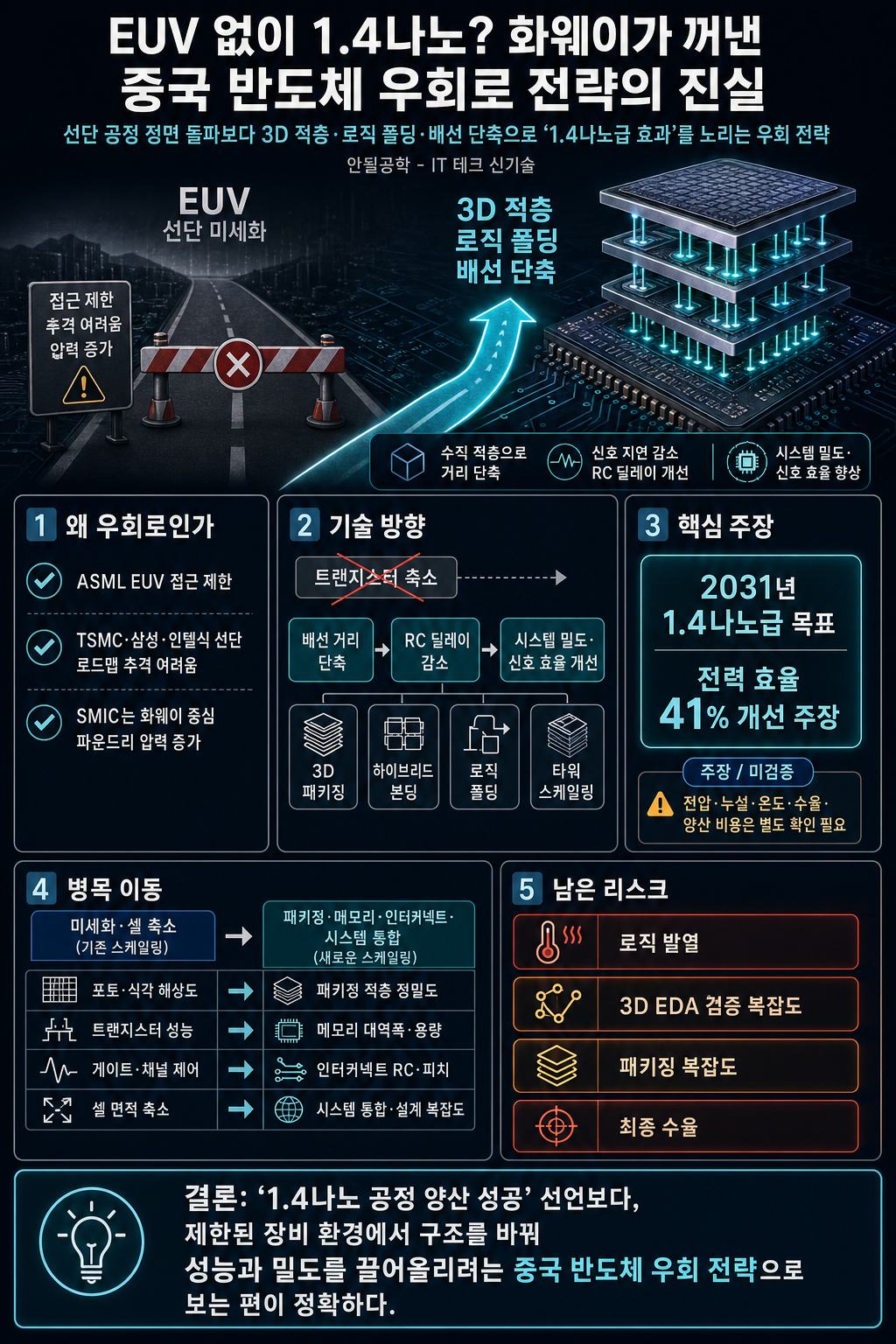

🖼️ 인포그래픽

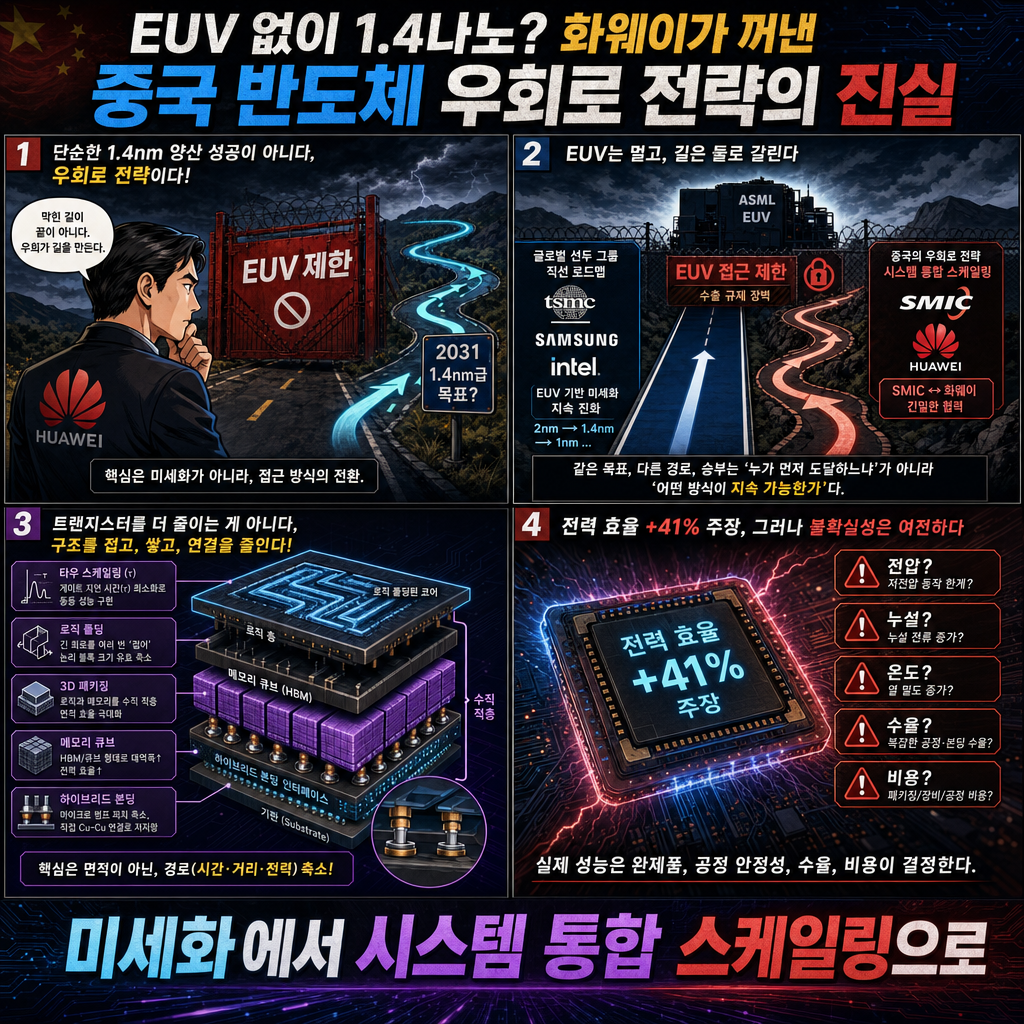

🖼️ 4컷 인포그래픽

💡 한 줄 결론

EUV 없이 1.4나노를 달성한다는 화웨이의 전략은 선단 공정 정면 돌파라기보다, 3D 적층·로직 폴딩·배선 단축으로 “1.4나노급 효과”를 노리는 중국 반도체 우회로에 가깝다.

📌 핵심 요점

1. 화웨이가 말한 2031년 1.4나노급 칩 목표는 1.4나노 공정 양산 성공을 의미한다기보다, EUV 없이 시스템 밀도와 신호 이동 효율을 끌어올리려는 우회 전략으로 설명된다.
2. 중국은 ASML EUV 접근이 제한된 상태라 TSMC·삼성·인텔식 선단 공정 로드맵을 그대로 따라가기 어렵고, SMIC는 화웨이 중심의 파운드리 역할에 더 묶일 가능성이 있다.
3. 핵심 기술 방향은 트랜지스터 자체를 더 작게 만드는 것이 아니라, 타우 스케일링·로직 폴딩·3D 패키징·하이브리드 본딩을 통해 회로와 메모리 사이의 배선 거리, RC 딜레이, 클럭 분배 병목을 줄이는 데 있다.
4. 화웨이는 배선 길이 단축과 클럭 버퍼 감소 등을 통해 퍼포먼스 코어 전력 효율이 41% 개선될 수 있다고 주장하지만, 실제 전압 조건, 누설 전류, 온도, 수율, 양산 비용 등은 공개되지 않아 검증이 필요하다.
5. 이 흐름은 화웨이만의 특수한 시도라기보다, 반도체 산업 전체가 트랜지스터 미세화 중심에서 패키징·메모리·인터커넥트·시스템 통합 중심의 스케일링으로 이동하고 있음을 보여준다.

🧩 배경과 문제 정의

• 화웨이는 2031년까지 1.4나노급 칩을 목표로 내세우지만, 영상의 핵심은 이것을 “1.4나노 공정 양산 성공”으로 보기보다 기존 선단 미세공정 경쟁을 우회하려는 전략으로 해석해야 한다는 데 있다.
• 중국은 ASML EUV 장비 접근이 제한된 상태이기 때문에 TSMC·삼성·인텔처럼 EUV 기반 선단 공정 로드맵을 그대로 따라가기 어렵다.
• 이 조건에서 SMIC는 화웨이 중심의 파운드리 역할로 더 강하게 묶일 가능성이 있으며, 화웨이의 설계 방향에 맞춰 공정·생산 전략을 조정해야 하는 압력이 커질 수 있다.
• 핵심 쟁점은 트랜지스터 자체를 더 작게 만드는 경쟁에서 벗어나, 3D 적층, 하이브리드 본딩, 배선 단축, 로직 폴딩 같은 방식으로 시스템 밀도와 성능을 끌어올릴 수 있느냐이다.
• 영상은 화웨이의 전략을 정공법의 미세공정 돌파가 아니라, 신호 이동 거리와 회로 병목을 줄이는 구조 최적화 전략으로 설명한다.
• 다만 전력 효율 개선 수치, 열 문제, 수율, 설계 검증 난이도 등은 영상 내에서도 검증이 필요한 영역으로 분리된다.

🕒 시간순 섹션별 상세정리

1. 화웨이의 1.4나노 목표와 우회 전략의 성격

• 화웨이는 2031년까지 1.4나노급 칩을 목표로 내세웠지만, 중국은 EUV 없이 DUV와 멀티패터닝으로 4나노 또는 5나노에 가까운 공정을 어렵게 구현하는 상황으로 드러난다. [00:18]
• 이 목표는 기존 선단 파운드리처럼 트랜지스터를 계속 작게 줄여 1.4나노 공정을 직접 양산하겠다는 의미라기보다, 제한된 장비 조건에서 다른 방식으로 성능을 끌어올리려는 우회 전략에 가깝다. [00:18]
• SMIC는 화웨이 전용 파운드리에 가까워질 가능성이 크고, EUV를 확보하지 못하는 상황에서 화웨이의 방향에 맞춰 공정과 생산 전략을 조정할 압력이 커진다. [04:12]

2. 무어의 법칙 한계와 중국 반도체의 경로 전환

• 기존 파운드리 산업은 트랜지스터 셀 크기를 줄여 같은 면적에 더 많은 셀을 넣고, 배선 길이를 줄이며 전력 효율을 높이는 방식으로 무어의 법칙을 이어 왔다. [01:28]
• 이런 미세화 경쟁은 반도체 성능 향상의 기본 공식처럼 작동했지만, 공정이 고도화될수록 장비, 소재, 설계, 수율의 난도가 함께 높아진다. [01:28]
• 14나노 이후 핀펫과 게이트올어라운드 구조가 등장하면서 3나노·2나노라는 이름은 실제 배선 길이보다 3D 구조가 만들어내는 성능 효과를 가리키는 성격이 커졌다. [01:53]
• 따라서 영상은 현대 반도체의 “나노” 명칭이 단순한 물리적 선폭보다 구조적 성능 개선과 밀접해졌다고 보여준다. [01:53]

3. 트랜지스터 미세화 대신 신호 지연과 배선 거리를 줄이는 우회 전략

• 기존 파운드리 방식은 더 촘촘하게 트랜지스터를 만드는 방향이지만, 화웨이의 조건에서는 트랜지스터 자체를 줄이기보다 신호가 이동하는 거리를 짧게 만드는 접근이 중심이 된다. [04:09]
• 이 접근은 EUV 기반 미세공정 경쟁이 막힌 상황에서 회로 내부의 이동 거리, 지연 시간, 배선 병목을 줄이는 방식으로 성능을 확보하려는 전략으로 드러난다. [04:09]
• 타워 스케일링은 신호가 회로 안에서 이동할 때 생기는 지연 시간을 줄이는 전략이며, 로직 폴딩은 트랜지스터들이 놓인 회로 경로를 3D로 접어 배선 길이를 줄이는 개념이다. [04:21]
• 즉 화웨이의 우회로는 트랜지스터를 더 작게 만드는 것이 아니라, 트랜지스터와 회로가 연결되는 방식을 입체적으로 바꿔 신호 이동 거리를 줄이는 데 초점이 있다. [04:21]

4. EUV 대신 입체 배선과 로직 폴딩으로 밀도를 끌어올리는 우회 전략

• SRAM은 셀당 여섯 개 트랜지스터가 규칙적으로 반복되는 구조지만, 로직 회로는 불규칙하고 복잡해 활동량과 발열이 더 커지며 단순 용량 증가만으로 해결하기 어렵다. [08:05]
• 이 때문에 단순히 메모리 셀을 쌓거나 면적을 늘리는 방식만으로는 로직 반도체의 성능·전력·열 문제를 충분히 해결하기 어렵다는 점이 중요하다. [08:05]
• 화웨이 접근은 더 고차원적인 3D 패키징으로 배선을 짧게 만들고, 기린 9000·9020 계열처럼 자체 설계 칩을 SMIC에서 탭아웃하며 단계적 성능 향상을 노리는 흐름이다. [08:19]
• 영상은 이를 EUV가 없는 조건에서 가능한 선택지, 즉 공정 미세화 대신 설계와 패키징 구조로 밀도와 성능을 보완하려는 방향으로 해석한다. [08:19]

5. 성능 개선 주장과 검증되지 않은 전력·열·설계 리스크

• 화웨이는 타워 스케일링과 로직 폴딩으로 트랜지스터가 크더라도 전자가 흐르는 경로를 짧게 만들어 발열을 줄이고, 퍼포먼스 코어의 전력 효율이 41% 개선될 수 있다고 주장한다. [09:37]
• 다만 이 41% 개선 수치는 영상 내에서 화웨이 측 주장으로 다뤄지며, 실제 칩 구현과 양산 환경에서 어느 정도 재현되는지는 별도 검증이 필요한 내용이다. [09:37]
• 배선 길이 단축, 클럭 버퍼 감소, 클럭 분배 전력 절감 같은 설계 요소가 41% 개선 근거로 제시되지만, VDD 전압 감소율이나 누설 전류 같은 신뢰성 핵심 지표는 빠져 있다. [09:59]
• 따라서 영상은 전력 효율 개선 가능성을 인정하면서도, 발열, 누설 전류, 전압 안정성, 장기 신뢰성 등 핵심 지표가 공개되지 않은 상태에서는 성능 주장을 단정하기 어렵다고 본다. [09:59]

6. 3D 구조의 비용·검증·수율 병목

• 통로 설계 자체가 3D EDA로 표현돼야 할 가능성이 커지고, 3D 전환은 검증 복잡도를 기하급수적으로 늘릴 수 있다. [12:00]
• 회로를 입체적으로 접고 연결하는 방식은 배선 거리를 줄일 수 있지만, 동시에 설계 도구, 검증 방법론, 오류 탐지 방식까지 함께 바뀌어야 하는 부담을 만든다. [12:00]
• 3D 구성, 패키징, 하이브리드 본딩은 칩 간 거리를 줄이는 효과가 있지만, 공정 단계마다 비용이 커지고 전체 제조비 부담이 누적된다. [12:10]
• 결국 화웨이식 우회 전략은 기술적으로 가능성이 있더라도, 비용, 수율, 검증 난이도, 양산 안정성이라는 병목을 통과해야 실제 경쟁력으로 이어질 수 있다. [12:10]

7. 트랜지스터 축소 이후의 시스템 스케일링 전환

• 기술적 의미에서는 현대 반도체의 병목이 더 이상 트랜지스터 축소만의 문제가 아니며, 무어의 법칙 한계와 함께 핀펫에서 게이트올어라운드 같은 입체 구조로 전환이 진행된다. [12:45]
• 영상은 화웨이의 전략을 중국만의 특수한 임시방편으로만 보지 않고, 반도체 산업 전체가 트랜지스터 미세화 이후 시스템 차원의 스케일링으로 이동하는 흐름 속에 놓인 사례로 해석한다. [12:45]
• 화웨이만의 예외적 접근이 아니라 다른 파운드리 기업들도 입체 구조와 시스템 차원의 스케일링을 병행할 가능성이 높다. [12:57]
• 최종적으로 영상은 “EUV 없이 1.4나노”라는 표현을 문자 그대로 받아들이기보다, 미세공정 한계를 우회하기 위한 3D 구조, 배선 단축, 패키징 중심 전략으로 이해해야 한다는 결론에 도달한다. [12:57]

🧾 결론

• 화웨이의 “EUV 없이 1.4나노”는 기존 의미의 선폭 축소 경쟁에서 이겼다는 선언이 아니라, 제한된 장비 환경에서 시스템 구조를 바꿔 성능과 밀도를 끌어올리려는 전략적 표현에 가깝다.
• 트랜지스터를 더 작게 만드는 대신 신호가 오가는 거리를 줄이는 접근은 기술적으로 의미가 있지만, 로직 회로의 발열, 3D EDA 검증, 패키징 복잡도, 최종 수율 문제를 함께 해결해야 한다.
• 공개된 내용만으로는 화웨이가 곧바로 TSMC·삼성·인텔 수준의 선단 파운드리 독립을 달성했다고 보기는 어렵다. 특히 41% 전력 효율 개선 주장과 2031년 1.4나노 목표는 실제 양산 조건에서 추가 검증이 필요하다.
• 다만 이 전략은 미중 기술 갈등 속에서 중국이 정공법 대신 구조 최적화와 시스템 스케일링으로 반도체 자립 경로를 모색하고 있음을 보여주는 사례다.

📈 투자·시사 포인트

• 선단 반도체 경쟁의 관전 포인트는 더 이상 EUV 기반 미세공정만이 아니라, 3D 패키징, 하이브리드 본딩, 메모리 근접 배치, 인터커넥트 최적화 같은 시스템 레벨 기술로 확장되고 있다.
• 중국 반도체 밸류체인은 경제성보다 전략적 필요에 의해 3D 구조와 패키징 고도화에 투자할 가능성이 크며, 이 과정에서 SMIC와 화웨이의 결합도는 더 높아질 수 있다.
• AI 반도체에서는 연산 성능 자체보다 데이터 이동 비용과 메모리 병목이 중요해지고 있어, HBM·3D 스태킹·고급 패키징·EDA 검증 역량이 핵심 경쟁력으로 부상한다.
• 화웨이의 1.4나노 로드맵은 단기 양산 성과보다 장기 기술 방향을 보여주는 신호로 보는 편이 안전하다. 실제 투자 판단에서는 성능 주장보다 수율, 비용, 전력·열 측정 조건, 제품화 시점의 공개 여부를 따로 확인해야 한다.
• 검증이 필요한 부분은 화웨이가 제시한 41% 전력 효율 개선 수치, 2031년 1.4나노급 목표의 실제 동작 조건, SMIC의 양산 수율, 3D 로직 구조를 안정적으로 설계·검증할 EDA 역량이다.

⚠️ 불확실하거나 확인이 필요한 부분

• 화웨이가 제시한 2031년 1.4나노급 목표는 실제 1.4나노 공정 양산 성공이 아니라, 3D 적층·로직 폴딩·배선 단축 등을 통한 등가 밀도 또는 시스템 스케일링 목표에 가깝다. 따라서 “EUV 없이 1.4나노를 만들었다”는 식의 해석은 확인이 필요하다.
• 퍼포먼스 코어 전력 효율이 41% 개선될 수 있다는 주장은 소개되지만, 실제 동작 전압, 누설 전류, 온도 조건, 측정 환경, 제품화 이후 벤치마크 기준이 공개되지 않아 독립 검증이 필요하다.
• 화웨이 로드맵의 트랜지스터 밀도 수치와 후반부 급격한 개선 전망은 달성 결과라기보다 목표치에 가까운 성격으로 설명된다. 실제 양산 수율과 제조비, 검증 난이도까지 포함한 실현 가능성은 아직 불확실하다.
• 자막 기반 정리: 타임스탬프가 있는 자막을 기준으로 정리했으며, 고유명사·수치·인용은 원문 확인 필요 시 별도 검증한다.
• 영상 속 주장: 발표자의 해석·전망·비교는 확인된 외부 사실이 아니라 영상 속 주장으로 분리해 읽는다.
• 검증 필요: 수치, 기업 실적, 정책·시장 전망은 발행 전 최신 자료로 별도 검증이 필요하다.

✅ 액션 아이템

• 화웨이의 “1.4나노급” 표현이 실제 공정 노드인지, 등가 밀도·시스템 성능 목표인지 구분해서 원문 발표나 관련 논문을 확인한다.
• 41% 전력 효율 개선 주장에 대해 측정 조건, 비교 대상 공정, VDD 전압, 누설 전류, 발열 데이터가 공개되어 있는지 추가 자료를 찾아본다.
• 로직 폴딩, 타우 스케일링, 하이브리드 본딩이 각각 공정 미세화, 패키징, 회로 설계 중 어느 영역의 기술인지 개념을 분리해 정리한다.
• SMIC의 DUV 멀티패터닝 기반 선단 공정 현황과 EUV 접근 제한이 실제 생산 비용·수율에 미치는 영향을 별도로 조사한다.

❓ 열린 질문

• 화웨이가 말하는 2031년 1.4나노급 칩은 실제 제품 기준으로 어떤 성능, 밀도, 전력 효율 지표를 충족해야 “성공”으로 볼 수 있을까?
• EUV 없이 DUV 멀티패터닝과 3D 적층만으로 선단 공정과 유사한 시스템 성능을 확보할 경우, 제조비와 수율은 상업적으로 감당 가능한 수준일까?
• 로직 폴딩이 SRAM이나 캐시 같은 규칙적 구조를 넘어 복잡한 범용 로직 회로에서도 안정적으로 적용될 수 있을까?
