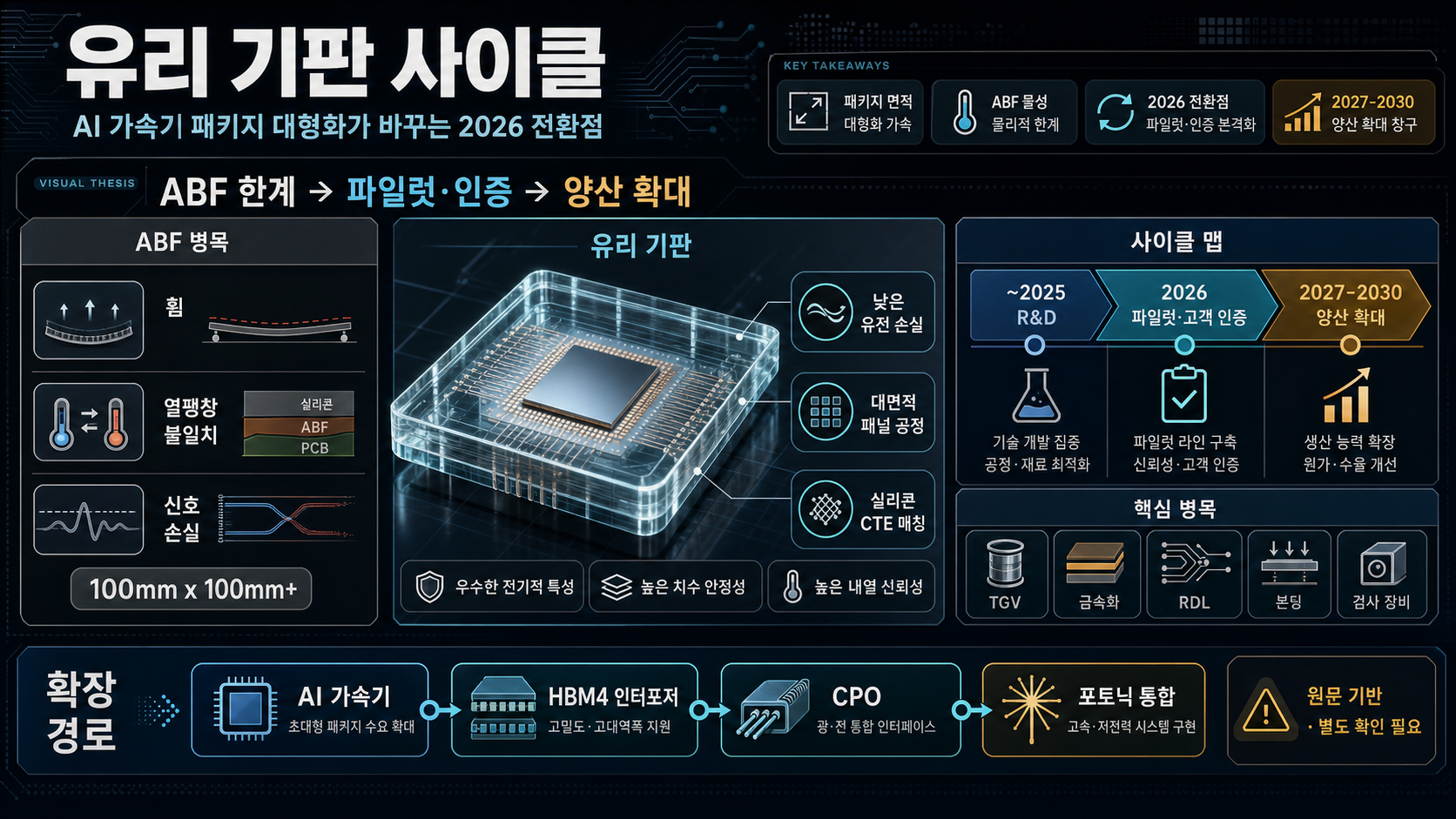

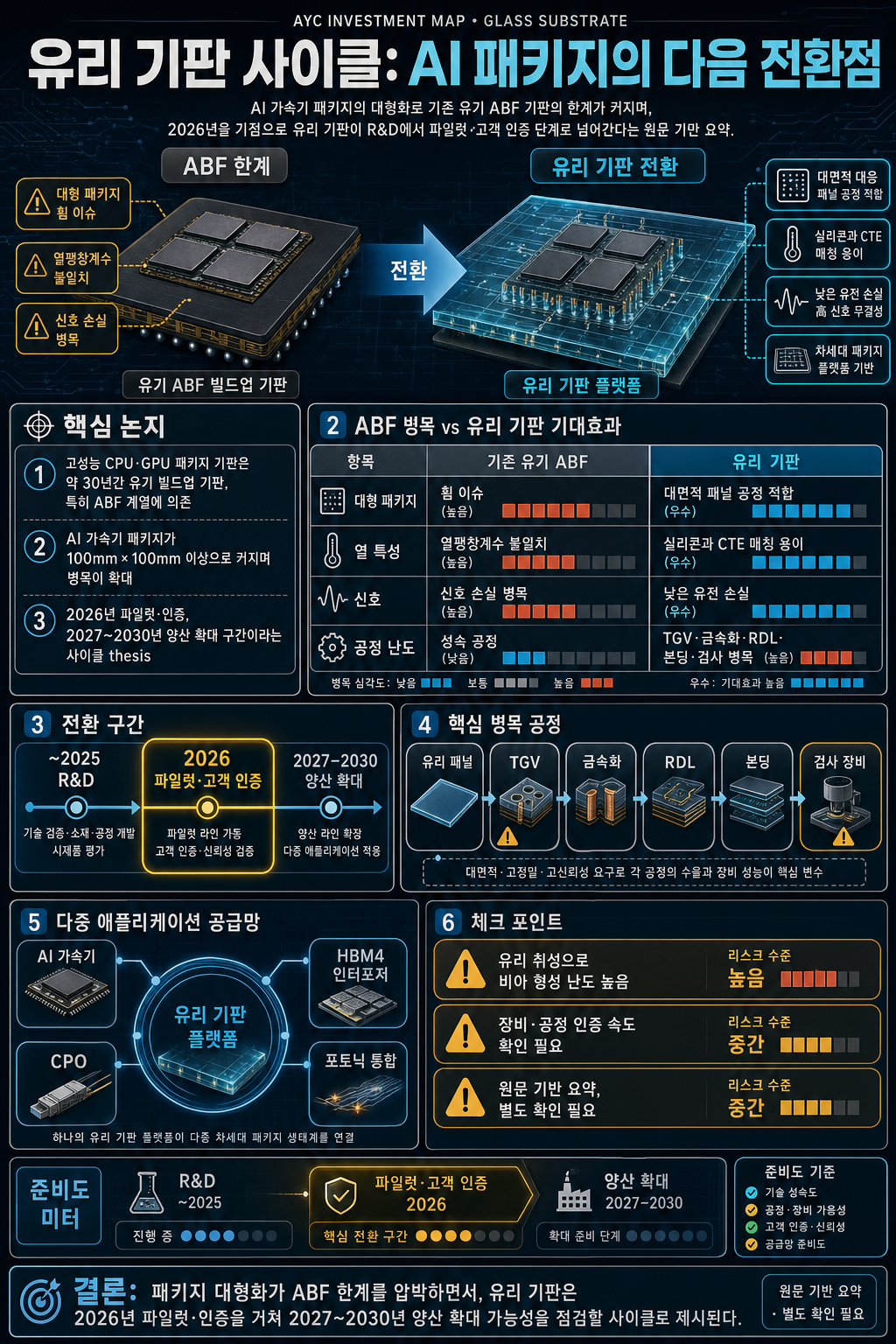

🖼️ 인포그래픽

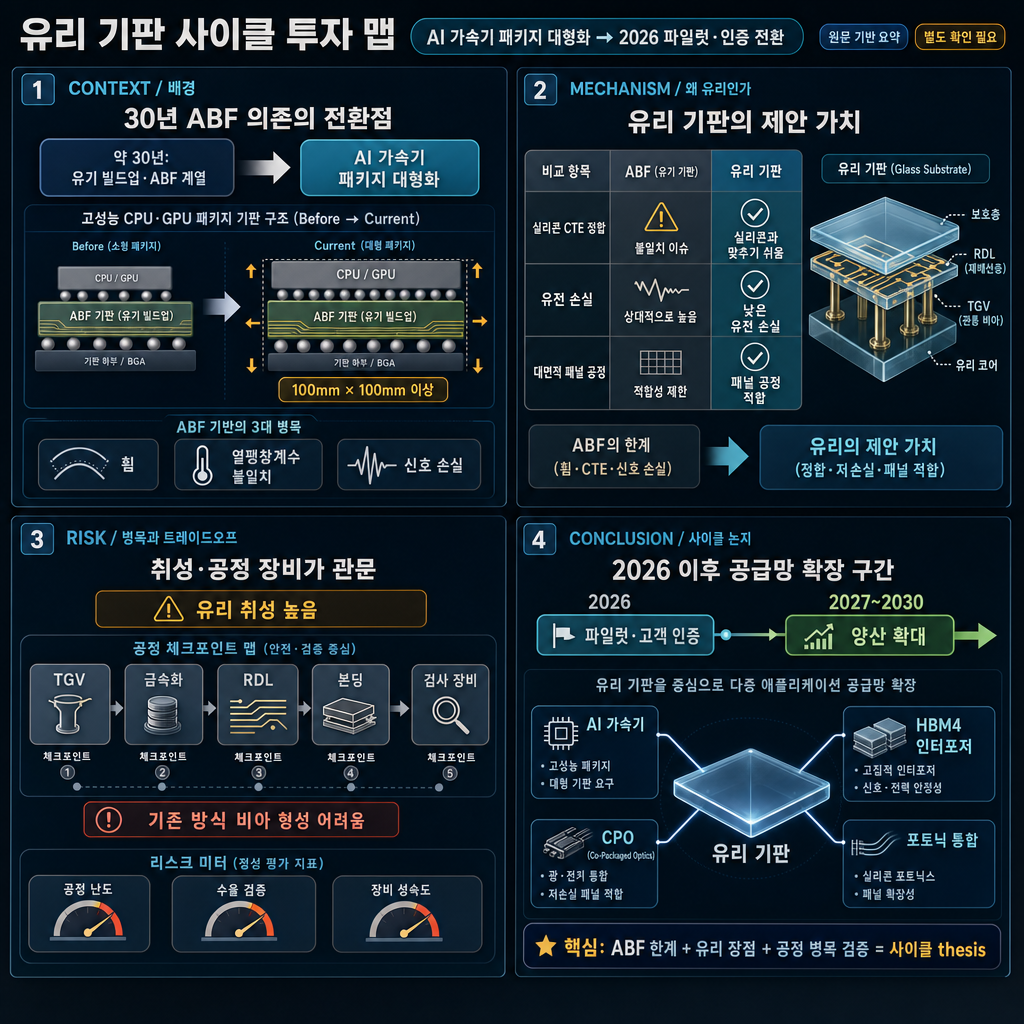

🖼️ 4컷 인포그래픽

💡 한 줄 요약

AI 가속기 패키지의 대형화로 기존 유기 ABF 기판의 한계가 커지면서, 2026년을 기점으로 유리 기판이 연구개발 단계에서 파일럿·고객 인증 단계로 넘어가고 있다는 것이 원문의 핵심 주장입니다.

📌 핵심 요약

• 고성능 CPU·GPU 패키지 기판은 약 30년간 유기 빌드업 기판, 특히 ABF 계열에 의존해왔습니다.
• AI 가속기 패키지가 100mm x 100mm 이상으로 커지면서 휨, 열팽창계수 불일치, 신호 손실 문제가 병목으로 부상했습니다.
• 유리 기판은 실리콘과 열팽창계수를 맞추기 쉽고, 유전 손실이 낮으며, 대면적 패널 공정에 적합하다는 장점이 제시됩니다.
• 다만 유리는 취성이 높아 기존 방식으로 비아를 뚫기 어렵고, TGV와 금속화·RDL·본딩·검사 장비가 핵심 병목으로 언급됩니다.
• 원문은 2026년을 파일럿·인증 단계, 2027~2030년을 양산 확대 구간으로 보는 유리 기판 사이클 thesis를 제시합니다.
• 이 사이클은 AI 가속기뿐 아니라 HBM4 인터포저, CPO, 포토닉 통합까지 이어질 수 있는 다중 애플리케이션 공급망으로 설명됩니다.

🧩 주요 포인트

1. 유기 ABF 기판은 대형 AI 패키지에서 휨과 신뢰성 문제가 커지고 있습니다.
2. 유리 기판 전환의 핵심은 단순 소재 교체가 아니라 전체 공정 스택의 재구성입니다.
3. TGV 형성, 금속화, RDL 패터닝, 본딩, 검사 장비가 초기 병목으로 제시됩니다.
4. Intel, TSMC, Absolics·AMD 관련 움직임이 2026년 전환 신호로 언급됩니다.
5. 원문은 15개 상장사를 소재·장비·기판 제조·인접 기판·고객 플랫폼 계층으로 나누어 봅니다.
6. 투자 판단 프레임으로 일반 재무지표보다 공정 병목 지배력, 고객 인증, CAPEX 회수 가능성, 주문 파이프라인, 다중 애플리케이션 준비도를 강조합니다.

🧠 상세 정리

1. 왜 기존 유기 기판이 병목으로 떠올랐나

원문은 고성능 CPU·GPU 패키지의 기판 구조가 지난 30년간 주로 유기 빌드업 기판, 특히 ABF 계열에 기반해왔다고 설명합니다. 하지만 AI 가속기 패키지가 점점 커지면서 기존 유기 기판은 휨과 열적 신뢰성 측면에서 한계에 가까워지고 있다는 것이 핵심 문제의식입니다.

특히 AI 가속기 다이 면적이 레티클 한계를 넘어 2레티클, 3레티클 영역으로 확대되면 패키지 크기와 열 사이클 스트레스가 커집니다. 이때 유기 기판은 실리콘과의 열팽창계수 불일치로 인해 크랙, 접합부 신뢰성 저하, 인터커넥트 문제를 일으킬 수 있다고 원문은 주장합니다.

2. 유리 기판이 대안으로 거론되는 기술적 이유

유리 기판의 장점은 세 가지 축으로 설명됩니다. 첫째, 유리는 표면 거칠기가 낮고 대형 패키지에서도 휨 거동이 안정적이라는 점입니다. 둘째, 유전 손실이 낮아 100GHz 이상 SerDes 환경에서 신호 무결성과 전력 효율 측면의 이점이 있을 수 있다는 점입니다. 셋째, 300mm 웨이퍼 기반 실리콘 인터포저와 달리 대면적 패널 공정이 가능하다는 점입니다.

이 때문에 원문은 TSMC의 CoPoS와 같은 대면적 패널 패키징 방향이 유리 기판 논의와 연결된다고 봅니다. 다만 원문 자체도 CoPoS의 “P”가 반드시 유리를 의미하는 것은 아니며, 초기 패널이 실리콘 기반일지 유리 기반일지는 중요한 분기점이라고 명시합니다.

3. 핵심 메커니즘은 TGV와 후속 공정이다

유리 기판 전환에서 가장 중요한 병목은 단순히 유리 패널을 만드는 것이 아니라, 유리에 안정적으로 비아를 형성하고 이를 전기적으로 연결 가능한 구조로 완성하는 과정입니다. 유리는 취성이 높기 때문에 유기 기판처럼 기계적으로 드릴링하거나 실리콘처럼 일반적인 방식으로 식각하기 어렵습니다. 미세 균열 하나가 수율을 크게 훼손할 수 있다는 점이 핵심 난점입니다.

이를 해결하는 공정 범주가 TGV, 즉 Through-Glass Via입니다. 원문은 레이저로 유리 내부 특정 영역을 약화한 뒤 화학 식각으로 해당 영역만 제거하는 방식, LIDE, LMCE, 펨토초 레이저 공정 등을 예로 듭니다. 그러나 병목은 TGV에만 있지 않습니다. 이후 seed layer와 plating을 포함한 금속화, RDL 리소그래피, 유리-유리 본딩, 검사까지 이어지는 장비·공정 체인이 함께 중요합니다.

4. 2026년이 전환점으로 제시되는 이유

원문은 유리 기판 연구개발이 오래전부터 진행되어 왔지만, 2026년이 연구개발에서 파일럿·고객 인증으로 넘어가는 첫해라고 주장합니다. 그 근거로 Intel의 생산 의지 재확인, TSMC의 CoPoS 파일럿 라인 준비 보도, Absolics의 AMD 인증·샘플링 진입이 함께 제시됩니다.

Intel은 2023년 발표 이후 중간에 철수설이 있었으나 2025년에 commitment를 재확인했고, 2026년 NEPCON Japan에서 EMIB와 결합한 두꺼운 코어 유리 기판 패키지를 시연한 것으로 원문은 설명합니다. TSMC는 CoPoS 파일럿 라인을 2026년 중반 완료 목표로 준비 중인 것으로 언급되며, 양산 기대 시점은 2028~2029년으로 제시됩니다. Absolics는 조지아 Covington 팹에서 주요 장비 설치를 마치고 AMD에 양산 샘플을 공급하기 시작했다는 흐름으로 정리됩니다.

5. 공급망은 4개 계층으로 연쇄 반응한다

원문은 유리 기판 사이클을 하나의 단일 산업이 아니라 계층형 공급망으로 봅니다. 첫 번째는 유리 소재 계층, 두 번째는 TGV와 공정 장비 계층, 세 번째는 완성 유리 기판을 생산하는 기판 제조 계층, 네 번째는 기존 유기 기판 업체와 고객 플랫폼 계층입니다.

이 구조에서 초기 병목은 소재보다 장비와 공정 쪽에서 먼저 드러난다고 원문은 봅니다. 특히 TGV 장비를 만들 수 있는 기업 수가 제한적이며, RDL 리소그래피와 본딩, 검사 장비까지 포함하면 Tier 2의 중요성이 커집니다. 따라서 시장 반응도 단순히 대형 소재 기업보다 특정 병목 공정을 담당하는 중소형 장비 기업에서 더 크게 나타날 수 있다는 논리입니다.

6. AI 가속기 이후의 애플리케이션이 사이클을 연장할 수 있다

원문은 유리 기판을 AI 가속기용 패키지 기판 하나로만 보면 공급망의 지속성을 과소평가할 수 있다고 봅니다. 같은 TGV 공정, 패널 처리 인프라, 유리 패널이 HBM4 유리 인터포저, CPO, 포토닉 통합에도 쓰일 가능성이 있기 때문입니다.

HBM4에서는 적층 높이, 휨, 라우팅 밀도, 열기계적 신뢰성이 함께 중요해지며, 유리의 장점은 열전도성보다 CTE 조정, 평탄도, 저손실 라우팅, 패널 확장성으로 설명됩니다. CPO와 포토닉 통합에서는 전기 RDL과 광학 도파로를 같은 기판 위에서 처리할 가능성이 언급됩니다. 원문은 이 구조 때문에 유리 기판 사이클이 단일 애플리케이션 사이클이 아니라 다중 애플리케이션 공급망 베타가 될 수 있다고 주장합니다.

7. 원문이 제시하는 평가 프레임: GVM Score

원문은 유리 기판 사이클을 일반적인 매출, 마진, 밸류에이션 지표만으로 평가하기 어렵다고 봅니다. 아직 상용화 초입에 있는 사이클에서는 현재 실적보다 수율 진전, 고객 인증의 깊이, CAPEX 회수 가능성, 주문 파이프라인, 다중 애플리케이션 준비도가 더 중요하다는 관점입니다.

이를 위해 원문은 GVM Score라는 5축 평가 프레임을 제시합니다. 다섯 축은 공정 병목 지배력, 고객 인증 수준, CAPEX 회수 가시성, 주문 파이프라인 깊이, 다중 애플리케이션 준비도입니다. 또한 소재, 장비, 기판 제조, 인접·고객 계층 사이에는 6~12개월의 시간차가 있을 수 있다고 보고, 향후 12개월의 촉매 이벤트를 달력 형태로 배치해야 한다고 설명합니다.

🧾 핵심 주장 / 시사점

• 원문은 2026년을 유리 기판이 연구개발에서 파일럿·고객 인증 단계로 이동하는 전환점으로 봅니다.
• 유리 기판 전환의 핵심 병목은 유리 소재 자체보다 TGV, 금속화, RDL, 본딩, 검사 등 공정 장비 체인에 있다는 주장입니다.
• AI 가속기 패키지 대형화는 유기 ABF 기판의 휨·신뢰성·신호 손실 문제를 더 뚜렷하게 만들고 있습니다.
• TSMC CoPoS가 실제로 유리를 채택할지, 혹은 대면적 실리콘 패널 방향으로 갈지는 원문 thesis의 중요한 분기점입니다.
• 원문은 이 사이클을 단일 AI 패키지 테마가 아니라 HBM4, CPO, 포토닉 통합으로 이어질 수 있는 다중 애플리케이션 공급망으로 해석합니다.

✅ 액션 아이템

• Intel의 유리 기판 생산 일정과 EMIB 결합 시연 이후의 후속 발표를 추적한다.
• TSMC CoPoS 파일럿 라인의 실제 기판 소재가 유리인지, 실리콘 기반 대면적 패널인지 확인한다.
• Absolics의 Georgia Covington 팹에서 AMD 인증·샘플링이 양산 qualification으로 이어지는지 점검한다.
• TGV, 금속화, RDL 리소그래피, 본딩, 검사 장비 기업들의 고객 인증 및 주문 파이프라인 변화를 모니터링한다.

❓ 열린 질문

• CoPoS의 대면적 패널이 실제로 유리 기판을 채택할지, 아니면 실리콘 기반 대면적 패널이 먼저 확산될지 확인이 필요합니다.
• 2026~2027년 qualification 단계가 원문이 제시한 2027~2030년 양산 확대 구간으로 자연스럽게 이어질 수 있을까요?
• 유리 기판 공급망의 병목이 TGV 장비에 집중될지, 아니면 금속화·RDL·본딩·검사 공정으로 분산될지 추가 관찰이 필요합니다.
