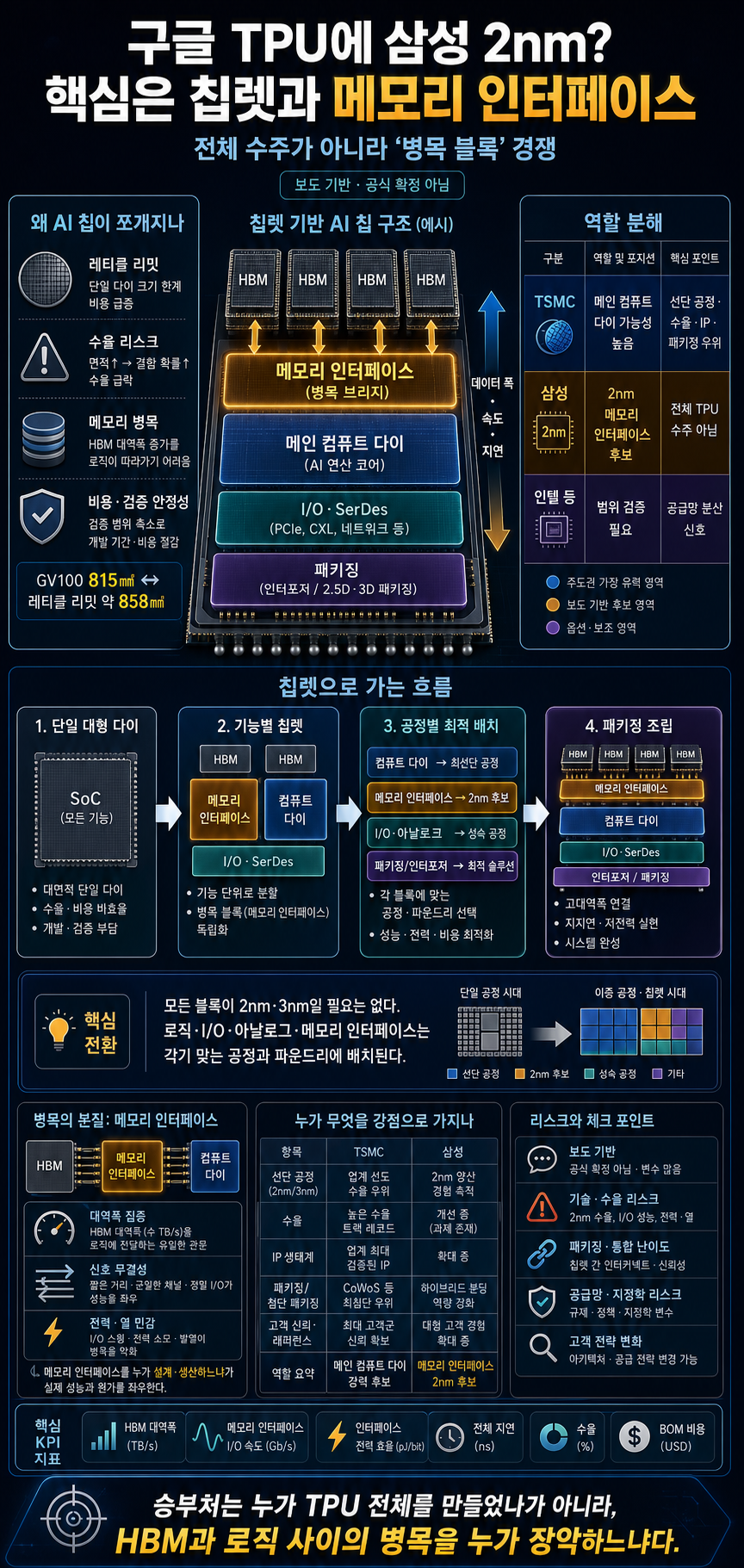

🖼️ 인포그래픽

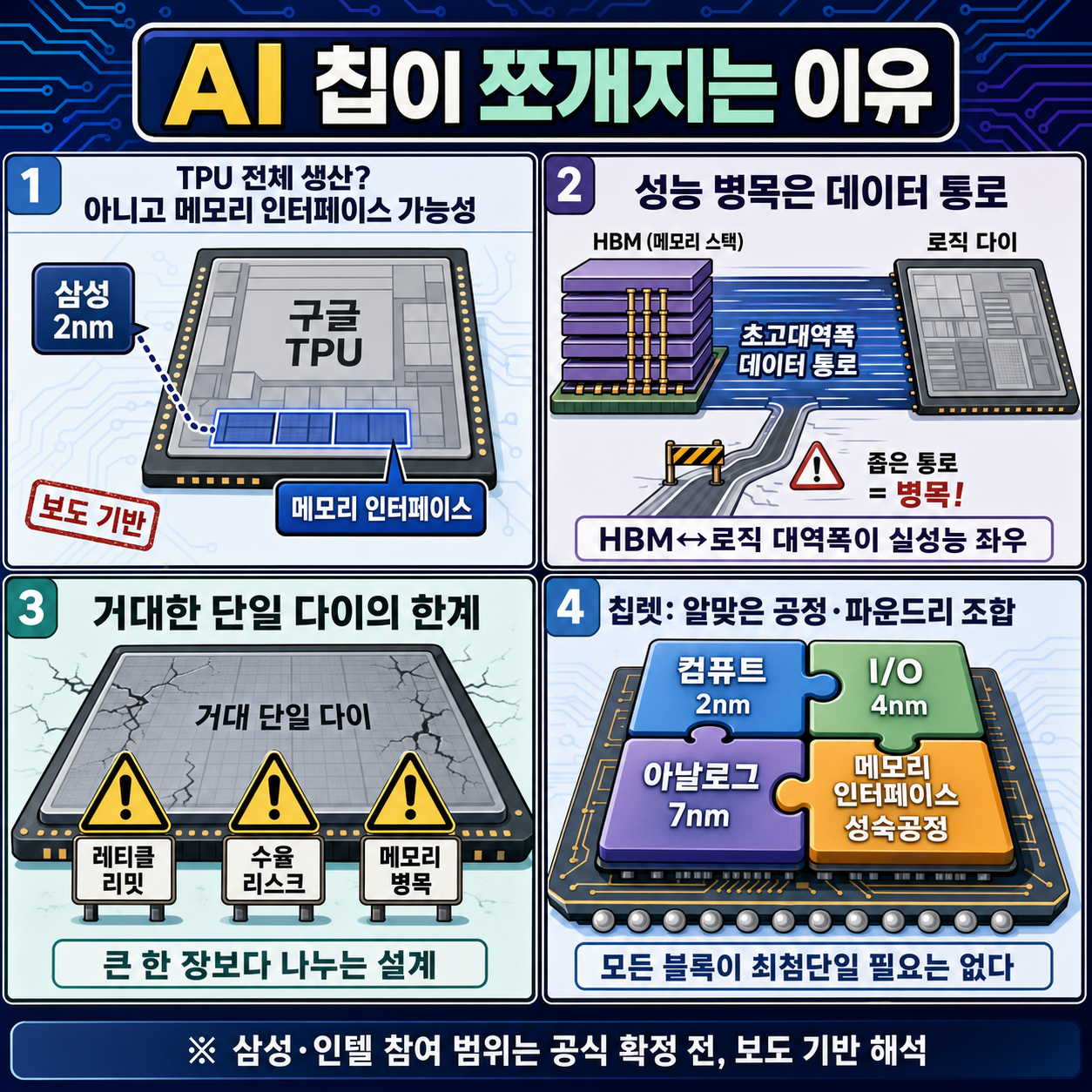

🖼️ 4컷 인포그래픽

💡 한 줄 결론

구글 TPU와 삼성 2nm 보도의 핵심은 “전체 수주”가 아니라 칩렛 시대에 메모리 인터페이스라는 병목 지점을 누가 차지하느냐의 문제다.

📌 핵심 요점

1. 삼성의 역할은 구글 TPU 전체 생산이 아니라 차세대 TPU의 메모리 인터페이스 컴포넌트 생산 가능성으로 거론되며, 이는 공식 확정이 아닌 보도 기반의 내용이다.
2. AI 칩 성능은 메인 컴퓨트 다이의 연산력만으로 결정되지 않고, HBM과 로직 사이에서 데이터를 얼마나 넓고 빠르게 이동시키는지가 실제 성능을 좌우한다.
3. 대형 단일 다이는 레티클 리밋, 수율 리스크, 메모리 병목에 가까워졌고, 기능별 칩렛으로 나누어 제조·조립하는 방식이 현실적인 해법으로 부상하고 있다.
4. 칩렛 구조에서는 모든 블록을 최첨단 공정으로 만들 필요가 없으며, 로직·I/O·아날로그·메모리 인터페이스를 각기 적합한 공정과 파운드리에 배치할 수 있다.
5. 검증 필요: 구글의 차세대 TPU에서 삼성과 인텔이 어떤 범위까지 참여하는지는 공식 확인되지 않았지만, 보도 흐름은 단일 파운드리 의존에서 공급망 분산으로 이동하는 신호로 해석된다.

🧩 배경과 문제 정의

• 이 영상의 핵심 문제는 “삼성이 구글 TPU 전체를 수주했는가”가 아니라, 차세대 TPU 안에서 삼성 파운드리가 어떤 조각을 맡을 수 있는가에 있다.
• 입력 내용 기준으로 삼성의 역할은 TPU 메인 컴퓨트 다이 전체가 아니라, 메모리 인터페이스 컴포넌트 생산 가능성에 초점이 맞춰져 있다.
• AI 칩 경쟁은 단순히 연산 유닛을 더 크게 만들거나 더 미세한 공정으로 찍는 문제를 넘어섰다. 실제 성능은 컴퓨트 다이와 HBM 같은 메모리 사이에서 데이터를 얼마나 넓고 빠르게 이동시키는지에 크게 좌우된다.
• TSMC는 선단 공정, 수율, IP 생태계, 고객 신뢰, 첨단 패키징에서 여전히 강한 우위를 갖고 있다. 그래서 메인 AI 컴퓨트 다이를 당장 삼성으로 대규모 이전하는 시나리오는 현실성이 낮게 다뤄진다.
• 다만 AI 칩이 레티클 리밋, 메모리 병목, 공급망 병목에 가까워지면서 하나의 거대한 다이를 만드는 방식은 점점 한계에 부딪힌다.
• 이 때문에 기능별로 칩을 쪼개고, 각 조각에 적합한 공정과 파운드리를 조합한 뒤, 패키징으로 다시 연결하는 칩렛 구조가 중요해지고 있다.
• 칩렛 시대에는 “메인 다이를 누가 찍는가”뿐 아니라 메모리 인터페이스, I/O 다이, 베이스 다이, 패키징처럼 병목을 해결하는 자리 자체가 전략적 가치를 갖는다.
• 검증 필요: 구글 차세대 TPU 코드명, 삼성의 2나노 메모리 인터페이스 생산 가능성, 인텔의 일부 생산 후보 거론 등은 입력 내용상 보도·가능성의 성격이며, 구글과 삼성의 공식 확정 발표로 제시되지는 않았다.

🕒 시간순 섹션별 상세정리

1. 삼성의 역할은 TPU 전체가 아니라 메모리 인터페이스 조각이다

• 영상은 삼성의 구글 TPU 관련 보도를 “TPU 전체 생산 수주”로 단정하지 않고, 차세대 TPU의 일부 컴포넌트를 맡을 가능성으로 정리한다 [00:54]
• 해당 보도는 구글 차세대 TPU 코드명 아이스피시와 연결되지만, 구글과 삼성 모두 공식 코멘트를 거부한 상태로 드러난다 [01:09]
• 메인 컴퓨트 다이는 여전히 TSMC가 맡을 가능성이 높고, 삼성은 메모리 인터페이스 컴포넌트를 2나노 공정으로 생산하는 후보로 연결된다 [01:18]

2. TSMC의 선단 공정 우위 속에서도 메모리 인터페이스의 중요성은 커진다

• 같은 5나노 공정이라도 TSMC는 삼성보다 트랜지스터 밀도와 PPA 측면에서 앞선다고 드러난다 [01:54]
• 수율과 IP 생태계까지 고려하면 팹리스 기업들이 TSMC를 선택할 유인이 크며, 이는 메인 연산부에서 TSMC 우위가 강하게 작동하는 이유로 드러난다 [02:09]
• TSMC를 선택하지 않으면 같은 설계라도 성능, 전력, 면적 관점에서 불리해질 수 있어 메인 컴퓨트 다이 영역에서는 TSMC의 지위가 쉽게 흔들리지 않는다 [02:27]

3. 단일 대형 다이는 레티클 리밋에 가까워졌고 칩 크기 확장은 한계에 부딪힌다

• 엔비디아 볼타 세대의 GV100 GPU는 다이 사이즈가 815㎟였고, 이는 노광 장비가 한 번에 찍을 수 있는 최대 크기인 레티클 리밋 약 858㎟에 매우 가까운 수준으로 묶인다 [03:40]
• 이 사례는 AI 칩 성능을 높이기 위해 단순히 칩을 계속 키우는 방식이 물리적 한계에 접근하고 있음을 보여주는 근거로 사용된다 [03:55]
• 반도체 노광에서는 마스크 크기와 장비 한계 때문에 한 번에 찍을 수 있는 칩 크기가 제한되며, 이 물리적 경계가 초대형 AI 칩 확장의 상한선으로 작동한다 [04:06]

4. 칩렛은 수율 리스크를 제조 가능한 단위로 나누는 구조다

• 블랙웰처럼 동일한 칩을 더 붙이는 방식은 신호선 연결과 패키지 이슈를 키울 수 있기 때문에, 기능별로 칩을 쪼갠 뒤 다시 붙이는 칩렛 구조가 중요해진다 [06:08]
• 칩렛은 단순한 소형화가 아니라, 거대한 하나의 칩이 감당해야 하는 제조 리스크를 여러 제조 가능한 단위로 나누는 접근이다 [06:23]
• AI 가속기 다이가 커질수록 웨이퍼 한 장에서 얻는 칩 수는 줄어들고, 결함 하나가 전체 칩을 망칠 확률은 높아져 수율과 비용 부담이 커진다 [06:40]

5. 기능별 공정 최적화는 파운드리 경쟁 구조를 바꾼다

• 칩 안의 모든 블록이 2나노나 3나노 같은 비싼 선단 공정을 필요로 하는 것은 아니라고 드러난다 [07:58]
• 고속 I/O, SerDes, 아날로그 블록은 미세 공정보다 신호 무결성, 전압 특성, 비용, 검증 안정성이 더 중요할 수 있다 [08:13]
• 로직 영역은 미세화가 계속 중요하지만 SRAM은 미세화가 어려워지고 있으며, 인터페이스 PHY 같은 아날로그 I/O 영역은 이미 수십 나노대에서 미세화 한계가 커진 상태로 압축된다 [08:26]

6. 메모리 병목과 공급망 병목이 삼성의 기회를 키운다

• AI 칩의 연산 성능은 계속 올라가지만, 데이터를 끊임없이 공급하는 능력이 따라오지 못하면 높은 피크 성능도 실제 워크로드에서 제대로 발휘되기 어렵다 [10:01]
• 이 병목은 연산부 자체의 문제가 아니라 컴퓨트와 메모리 사이의 데이터 이동 문제로 드러난다 [10:16]
• 컴퓨트와 메모리를 얼마나 넓고 짧게 잇느냐가 AI 칩의 실제 성능을 결정하며, 삼성의 이름이 나온 위치도 바로 이 메모리 병목 구간이다 [10:40]

7. 칩렛 구조에서 패키징은 성능을 결정하는 설계 요소가 된다

• 인텔 메테오레이크 같은 제품은 여러 타일을 하나의 제품 안에 넣고, 일부 칩렛은 TSMC에서 일부는 인텔에서 만드는 식으로 공정과 패키징 기술을 조합한 사례로 묶인다 [12:01]
• 이 사례는 칩렛 구조에서 하나의 파운드리가 모든 것을 맡는 방식보다, 기능과 공정에 따라 조각을 나누고 결합하는 방식이 가능해졌음을 보여준다 [12:16]
• 칩렛 시대의 패키징은 마지막 포장 단계가 아니라, 조각을 어떻게 붙이는지가 성능을 좌우하는 핵심 설계 요소가 된다 [12:28]
• 타일 간 거리, 인터커넥트, 데이터 흐름, 전력 공급, 열 처리가 모두 실제 칩 성능과 안정성에 영향을 주는 요소로 다뤄진다 [12:43]

8. 구글 TPU 보도는 단일 파운드리 수주보다 공급망 재구성에 가깝다

• 구글 TPU에서 메인 컴퓨트 다이는 TSMC가 맡을 가능성이 높고, 삼성은 메모리 인터페이스 컴포넌트를 2나노 공정으로 만드는 후보로 거론된다 [13:31]
• 따라서 이 보도는 “삼성이 TPU 전체를 가져왔다”는 의미보다는, 구글 TPU 공급망 안에서 특정 기능 블록을 맡을 수 있다는 의미에 가깝다 [13:46]
• 인텔도 일부 TPU 생산 후보로 거론되면서, 구글이 TPU 전체를 하나의 파운드리에 맡기기보다 여러 파운드리, 공정, 역할로 나누는 방향을 검토하는 흐름으로 드러난다 [14:01]

9. 삼성의 현실적 기회는 메인 다이보다 병목 블록과 메모리 통로에 있다

• 삼성 파운드리가 TSMC의 메인 AI 컴퓨트 다이를 당장 대규모로 가져오기는 어렵다고 압축된다 [14:36]
• TSMC는 선단 공정, IP 생태계, EDA 검증, 수율, 고객 신뢰, CoWoS 같은 첨단 패키징에서 강한 위치를 갖고 있기 때문이다 [14:51]
• 그러나 칩렛 구조에서는 전체 칩을 한 번에 가져오지 않아도 메모리 인터페이스, I/O 다이, 베이스 다이, 패키징 같은 핵심 블록부터 진입할 수 있다 [15:03]
• 이 관점에서 삼성의 기회는 메인 다이를 대체하는 데 있지 않고, AI 칩의 병목을 풀어주는 메모리 통로와 주변 블록을 맡는 데 있다 [15:18]

10. 메모리 인터페이스는 스펙을 실제 성능으로 바꾸는 병목 지점이다

• 메모리 인터페이스는 컴퓨트 다이와 HBM 사이에 단순히 선을 많이 긋는 수준의 영역이 아니라고 드러난다 [16:26]
• 이 영역에는 HBM PHY, 메모리 컨트롤러, 다이투다이 링크, 패키지 배선 구조가 함께 필요하며, 여러 기술 요소가 결합된 복잡한 블록으로 드러난다 [16:41]
• 고속 신호가 오가는 만큼 신호 무결성이 중요하고, 높은 전류와 전력 밀도를 감당해야 하므로 전력 무결성도 시스템 안정성의 핵심 조건이 된다 [16:51]
• 결국 메모리 인터페이스는 AI 칩의 이론상 연산 스펙을 실제 워크로드 성능으로 바꾸는 병목 지점으로 압축된다 [17:06]

11. AI 반도체 경쟁은 메인 다이 중심에서 칩 안의 자리 싸움으로 바뀐다

• 파운드리 경쟁은 과거처럼 가장 앞선 공장으로 메인 다이를 찍는 문제만으로 설명하기 어려워지고 있다 [18:00]
• 메인 칩, HBM, 통로 설계, 패키징 능력, 대체 공급망이 하나의 칩 안에서 연결되는 입체적 경쟁으로 바뀌고 있다고 압축된다 [18:15]
• 삼성은 TPU 전체를 가져온 것이 아니라 쪼개진 조각 중 하나에 이름을 올린 상태로 드러난다 [18:29]
• 평소 기준으로는 작은 역할처럼 보일 수 있지만, 칩렛 시대에는 그 조각이 어디에 위치하느냐가 곧 가치와 전략적 의미를 결정한다는 결론으로 마무리된다 [18:44]

🧾 결론

• 이번 영상의 핵심은 “삼성이 TPU 전체를 가져왔느냐”가 아니라, AI 칩이 칩렛화되면서 메모리 인터페이스 같은 병목 블록의 전략적 가치가 커졌다는 점이다.
• TSMC는 여전히 선단 공정, 수율, IP 생태계, 고객 신뢰, 첨단 패키징에서 강한 우위를 갖고 있어 메인 컴퓨트 다이 경쟁에서는 압도적인 위치를 유지한다.
• 다만 AI 칩이 커지고 복잡해질수록 메인 다이 하나만 잘 만드는 것보다 HBM, 인터페이스, 패키징, 공급망을 함께 설계하는 능력이 중요해진다.
• 삼성의 현실적 기회는 TSMC의 주력 메인 다이를 당장 빼앗는 것이 아니라, 메모리 병목과 로직-메모리 연결부에서 존재감을 키우는 데 있다.
• 따라서 삼성 파운드리의 “부활” 여부는 단순한 2nm 수주 뉴스보다 칩렛 생태계 안에서 핵심 길목을 얼마나 지속적으로 확보하느냐에 달려 있다.

📈 투자·시사 포인트

• AI 반도체 경쟁은 “누가 가장 앞선 공정으로 메인 칩을 찍느냐”에서 “누가 칩 안의 병목 지점과 공급망 핵심 역할을 차지하느냐”로 확장되고 있다.
• 삼성에게는 HBM·DRAM·낸드·컨트롤러·파운드리·패키징을 함께 논의할 수 있다는 점이 메모리 중심 AI 칩렛 구조에서 중요한 차별화 카드가 될 수 있다.
• TSMC의 우위가 단기간에 흔들린다고 보기보다는, 빅테크가 생산 케파와 공급망 리스크를 줄이기 위해 삼성·인텔 등 대안을 병행 검토하는 흐름에 주목해야 한다.
• 메모리 인터페이스, IO 다이, 베이스 다이, 첨단 패키징 같은 영역은 겉으로는 “일부 부품”처럼 보이지만, 실제 성능과 공급 안정성을 좌우하는 투자 관찰 포인트가 될 수 있다.
• 확인되지 않은 수주 보도만으로 결론을 내리기보다는, 향후 공식 발표, 양산 여부, 패키징 협력 구조, HBM 공급 연계성, 실제 TPU 세대별 파운드리 구성을 함께 봐야 한다.

⚠️ 불확실하거나 확인이 필요한 부분

• 구글 차세대 TPU 코드명 ‘아이스피시’에서 삼성이 메모리 인터페이스 컴포넌트를 맡을 가능성은 보도 기반이며, 영상 기준으로 구글과 삼성 모두 공식 코멘트를 거부한 상태라 확정 사실로 보기 어렵다.
• 메인 컴퓨트 다이는 TSMC가 맡고 삼성은 메모리 인터페이스 컴포넌트를 2나노 공정으로 생산할 수 있다는 구도 역시 가능성으로 제시되었으며, 실제 계약 구조와 역할 분담은 추가 확인이 필요하다.
• 인텔이 일부 TPU 생산 후보로 거론된다는 내용도 확정된 공급 계약이 아니라 후보·검토 흐름에 가까우므로, 공식 발표나 신뢰도 높은 후속 보도로 검증해야 한다.
• 자막 기반 정리: 타임스탬프가 있는 자막을 기준으로 정리했으며, 고유명사·수치·인용은 원문 확인 필요 시 별도 검증한다.
• 영상 속 주장: 발표자의 해석·전망·비교는 확인된 외부 사실이 아니라 영상 속 주장으로 분리해 읽는다.
• 검증 필요: 수치, 기업 실적, 정책·시장 전망은 발행 전 최신 자료로 별도 검증이 필요하다.

✅ 액션 아이템

• 구글, 삼성전자, TSMC, 인텔의 공식 발표 또는 컨퍼런스콜 자료에서 TPU·AI 가속기·파운드리 관련 언급이 있는지 확인한다.
• 삼성 2나노 공정, 메모리 인터페이스, HBM PHY, 다이투다이 링크 관련 보도의 출처와 신뢰도를 분리해 정리한다.
• 구글 TPU의 기존 제조 파트너와 패키징 구조가 어떻게 변화해 왔는지 세대별로 비교한다.
• TSMC CoWoS, 삼성 첨단 패키징, 인텔 EMIB·Foveros의 역할 차이를 AI 칩렛 관점에서 표로 정리한다.

❓ 열린 질문

• 구글이 차세대 TPU에서 실제로 메인 컴퓨트 다이, 메모리 인터페이스, 패키징을 각각 어떤 파트너에게 맡기려는지 공식적으로 확인될 수 있을까?
• 삼성의 역할이 단순 파운드리 생산인지, 메모리 인터페이스 설계·검증·패키징까지 포함하는 더 넓은 협력인지 어떻게 구분할 수 있을까?
• AI 칩렛 구조가 확산될수록 TSMC의 선단 공정 우위는 약해질까, 아니면 첨단 패키징과 생태계까지 포함해 오히려 더 강화될까?
