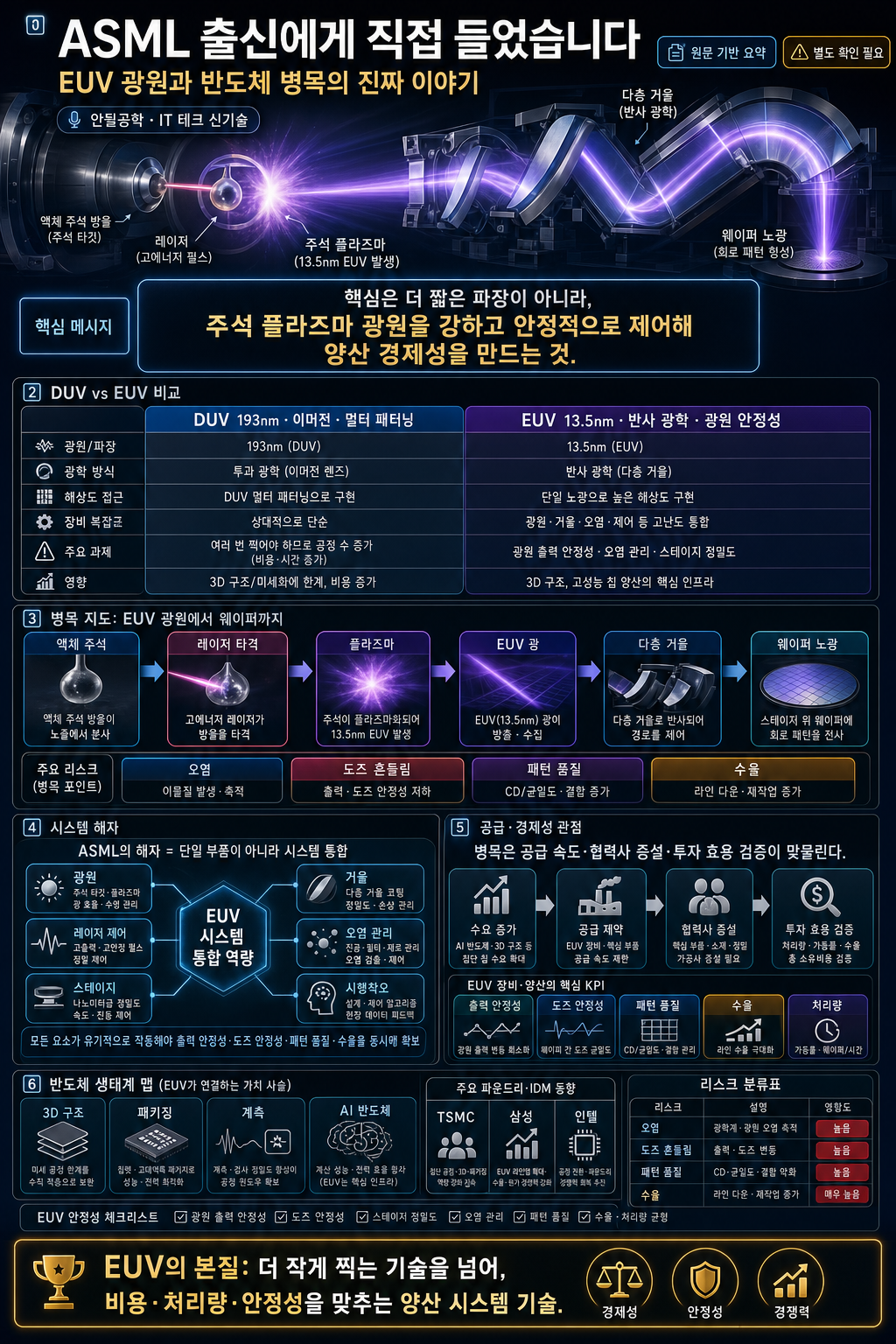

🖼️ 인포그래픽

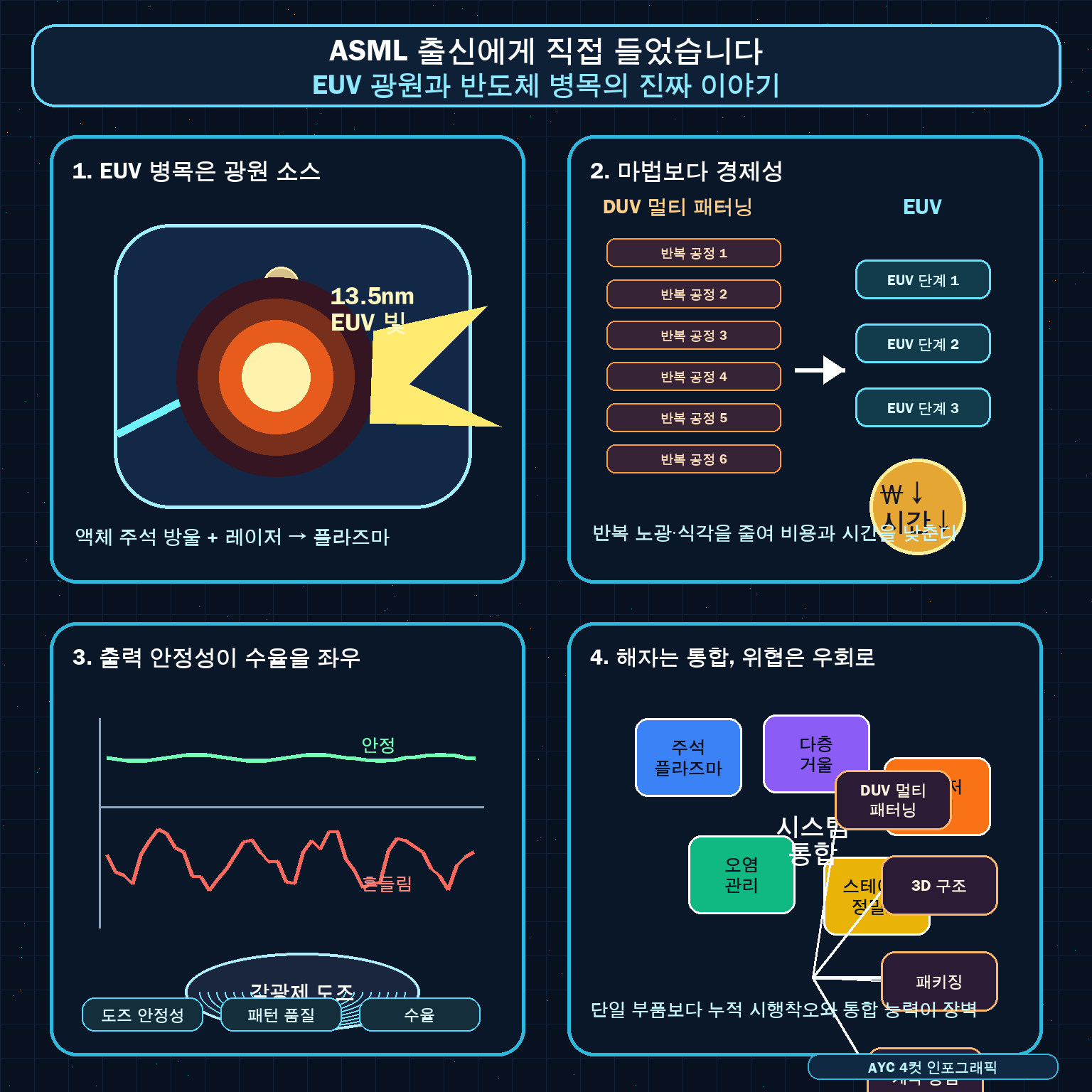

🖼️ 4컷 인포그래픽

💡 한 줄 결론

ASML 출신 인터뷰가 말하는 EUV 광원과 반도체 병목의 핵심은 “더 짧은 파장”이 아니라, 주석 플라즈마 광원을 얼마나 강하고 안정적으로 제어해 칩 생산의 경제성을 만들 수 있느냐에 있다.

📌 핵심 요점

1. EUV 장비의 병목은 초정밀 렌즈나 거울만이 아니라, 액체 주석 방울을 레이저로 때려 13.5nm 빛을 만드는 광원 소스에 크게 걸려 있다.
2. EUV는 DUV로는 불가능한 공정을 가능하게 하는 마법의 장비라기보다, DUV 멀티 패터닝에 필요한 반복 공정과 비용을 줄여 경제성을 높이는 장비로 설명된다.
3. EUV 광원은 단순히 출력이 높으면 좋은 장치가 아니다. 빛의 세기가 흔들리면 감광제에 전달되는 도즈가 불안정해지고, 패턴 품질과 수율이 흔들리기 때문에 출력 안정성이 핵심이다.
4. ASML의 해자는 특정 도면이나 단일 부품보다, 주석 플라즈마·다층 거울·레이저 제어·오염 관리·스테이지 정밀도까지 묶어낸 시스템 통합 능력과 누적된 시행착오에 가깝다.
5. ASML의 장기 위협은 같은 방식의 EUV 광원을 만드는 경쟁사보다, 칩메이커가 EUV를 너무 비싸고 복잡하다고 판단해 DUV 멀티 패터닝, 3D 구조, 패키징, 계측 중심의 다른 공정 경로를 택하는 변화다.

🧩 배경과 문제 정의

• AI 반도체 경쟁은 TSMC·삼성·인텔의 미세공정 경쟁으로 이어지고, 그 끝에는 ASML의 EUV 장비 공급과 활용이라는 병목이 남아 있다.
• EUV 장비는 초정밀 렌즈와 거울만으로 설명되지 않는다. 액체 주석 방울을 레이저로 때려 플라즈마를 만들고, 반도체 패턴 형성에 필요한 빛을 뽑아내는 광원 기술까지 포함한다.
• 최첨단 공정에서 EUV 적용 레이어는 늘어나고 있지만, 장비 공급 속도와 협력사 증설, 칩메이커의 투자 효용 검증이 함께 맞물리며 병목은 계속된다.
• EUV를 단순히 “파장이 짧아 더 미세하게 찍는 장비”로만 이해하기에는 부족하다. 실제 해상도는 파장뿐 아니라 광학 시스템의 완성도와 장비 전체의 정밀도에 의해 좌우된다.
• 이 영상의 핵심 문제의식은 “ASML은 왜 따라잡기 어려운가”를 넘어, EUV 광원이 왜 생산성·수율·경제성을 동시에 좌우하는 병목인지 설명하는 데 있다.

🕒 시간순 섹션별 상세정리

1. EUV 광원과 ASML 병목의 출발점

• EUV 장비는 액체 주석 방울에 레이저를 쏘아 플라즈마를 만들고, 그 과정에서 반도체 패턴 형성에 필요한 빛을 얻는 방식으로 작동한다 [00:34]
• ASML의 핵심 연구 기반은 네덜란드 한 곳에만 집중된 것이 아니라 크게 세 거점 수준으로 분산돼 있으며, EUV 핵심 기술은 글로벌 연구·개발 체계 위에서 움직인다 [00:48]

2. 공급망·투자 검증·광학 시스템이 만드는 현실적 한계

• EUV 장비는 ASML 혼자 만드는 제품이 아니라 수많은 협력사와 부품 공급업체가 결합된 거대 시스템이기 때문에, 생산 확대에는 협력사 증설과 공급망 설득이 함께 필요하다 [01:47]
• 부품 업체 입장에서는 증설 이후 ASML이 장기적으로 물량을 계속 구매할지 확신해야 하며, 이런 보장이 충분하지 않으면 생산량 확대 결정에도 시간이 걸릴 수밖에 없다 [01:58]

3. EUV의 가치는 미세공정 가능성보다 경제성에 있다

• DUV는 193nm 빛과 이머전 기술을 활용해 광학 성능의 이론적 한계에 거의 도달했으며, 웨이퍼와 대물렌즈 사이에 물을 넣어 NA 값을 높이는 방식으로 해상도를 끌어올렸다 [04:00]
• 최신 DUV와 EUV가 웨이퍼에 도달했을 때의 해상도 차이는 약 두 배 수준으로, DUV는 약 40nm 피처, EUV는 약 20nm 피처 구현이 가능하다 [04:24]

4. EUV 광원은 처리량과 수익성을 좌우하는 병목이다

• ASML 장비를 말할 때는 네덜란드의 초정밀 기계나 독일 자이스의 거울이 먼저 떠오르지만, 실제 양산 생산성을 좌우하는 핵심 병목은 빛을 만드는 광원 소스에 있다 [05:50]
• EUV의 경제성은 같은 비용으로 웨이퍼를 얼마나 빠르고 많이 처리하느냐에 달려 있으며, 광원은 처리량을 높여 장비 운영 단가를 낮추는 핵심 요소다 [06:15]

5. EUV 광원에서 출력 안정성이 생산성보다 우선되는 이유

• 감광제에 도달하는 빛의 양이 순간적으로 흔들리면 노광 패턴이 균일하게 형성되지 않고, 일부 영역은 제대로 그려지지만 일부 영역은 빠지는 도즈 에러가 발생한다 [08:00]
• 양산에서는 높은 출력이 생산성을 높이지만, 출력이 안정적으로 유지되지 않으면 패턴 품질과 수율이 흔들리기 때문에 안정성이 더 우선된다 [08:16]

6. 렌즈의 한계와 13.5nm 다층 거울이 주석 플라즈마 광원으로 이어진 과정

• DUV 노광은 렌즈를 통과한 빛으로 웨이퍼에 패턴을 그리지만, 파장이 약 190nm 아래로 내려가면 대부분의 물질이 빛을 흡수해 EUV를 모아줄 렌즈 재료 자체가 사라진다 [09:04]
• 1970년대 연구를 통해 서로 다른 굴절률의 물질을 나노미터 단위로 번갈아 쌓으면 짧은 파장도 반사하는 거울을 만들 수 있다는 가능성이 열렸고, 다층 구조의 보강 간섭이 반사율을 높이는 핵심 원리로 제시됐다 [09:28]

7. 주석 플라즈마 방식의 오염 문제와 최소 주입 해법

• EUV 빛을 만들기 위해 주석을 플라즈마로 바꾸면, 진공 챔버 안에서 발생한 금속 물질이 챔버와 광학계를 오염시키는 문제가 생긴다 [12:12]
• 주석은 알려진 물질 중 EUV 광원 효율이 가장 좋은 선택지지만, 그 선택은 동시에 파티클 처리와 오염 제어라는 공학적 난제를 크게 만든다 [12:31]

8. 플라즈마 전공의 산업 적용과 엔지니어링 현장의 기준

• 레이저 플라즈마 연구 경험은 ASML의 EUV 광원 원리를 이해하는 데 직접적인 기반이 됐고, 전공을 산업 현장에 적용하는 진로로 이어졌다 [13:57]
• 산업 현장의 엔지니어링은 순수 전공 지식만으로 해결되지 않으며, 더 넓은 문제를 배우고 과학적 사고로 풀어내는 역량을 요구한다 [14:19]

9. 사이머 인수와 샌디에고 EUV 광원 연구소의 형성

• ASML의 핵심 연구소는 네덜란드 벨트오벤, 미국 동부 윌턴, 미국 서부 샌디에고로 나뉘며, 이 중 샌디에고 연구소가 EUV 광원을 담당한다 [16:21]
• 샌디에고에는 UCSD 교수들이 창업한 노광 장비 광원 기업 사이머가 있었고, DUV 시대에는 삼성 같은 고객이 ASML 또는 캐논 스캐너에 사이머 광원을 조합해 발주하는 방식도 가능했다 [16:43]

10. ASML의 진짜 해자: 도면보다 시스템 통합과 시간 격차

• EUV 광원 분야로 한정하면 ASML의 절대적 해자는 특정 도면이 아니라, 복잡한 시스템을 통합하는 능력과 오랜 연구 시간에서 생긴 격차에 가깝다 [18:42]
• ASML의 경쟁력은 단일 부품이나 설계도보다 누적된 노하우와 시행착오에서 나오며, 후발 주자가 부품을 복제하더라도 전체 운영 체계를 곧바로 구현하기는 어렵다 [18:53]

11. ASML의 경쟁자는 다른 EUV 소스가 아니라 공정 패러다임 전환이다

• 주석 방울에 레이저를 쏴 13.5nm EUV를 만드는 광원 기술에서는 ASML이 이미 큰 격차를 만들었고, 같은 방식으로 따라잡기는 어렵다 [20:01]
• ASML의 더 큰 위협은 동일한 EUV 소스를 만드는 경쟁사가 아니라, 칩메이커가 EUV를 비싸고 다루기 어려운 장비로 판단해 다른 공정 방식을 선택하는 변화다 [20:22]

12. 트리플 펄스는 주석 방울의 반사 손실을 줄이고 제어 자유도를 늘린다

• 트리플 펄스 아키텍처는 ASML이 공개한 지 1년 조금 넘은 기술로, 이제 공개 자료 범위 안에서 더블 펄스와의 차이를 설명할 수 있는 단계가 됐다 [21:42]
• 30마이크로미터 액체 주석 방울은 금속 특성 때문에 레이저 초기 에너지를 거울처럼 반사하며, 플라즈마가 되기 전까지 상당한 고출력 에너지가 손실된다 [22:03]

13. 트리플 펄스 EUV 광원의 복잡성과 출력 향상이 만드는 생산성 변화

• 레이저를 하나 더 추가하면 광원 제어 자유도는 커지지만, 원하는 위치와 타이밍을 맞추기 위한 컨트롤 시스템이 늘어나 EUV 소스의 공학적 난도도 크게 높아진다 [24:04]
• 초속 100m 이상으로 움직이는 30마이크로미터 주석 방울에 서로 다른 세 개의 레이저를 마이크로초 이내, 나노초 수준 정밀도로 맞춰 플라즈마를 만들고, 이를 초당 5만 번 이상 24시간 반복해야 한다 [24:20]

14. 하이 NA 경제성과 스캐너 스테이지가 만드는 다음 병목

• 하이 NA 장비는 해상도 향상을 위해 NA를 키우고 더 큰 미러를 요구하지만, 장비 내부 공간과 빛의 반사 경로 간섭 때문에 광학계 설계 제약이 커진다 [26:08]
• 하이 NA 구현에는 미러 두 축의 배율을 다르게 설계하는 아나몰픽 렌즈 방식이 쓰이며, 광원 출력 향상은 고가 차세대 장비의 생산성·경제성과 직접 연결된다 [26:45]

15. 미세화 중심 공정의 한계와 성능 향상 경로의 변화

• ASML에서 KLA로의 이직은 노광 장비 중심의 경험이 계측·검사 장비 영역으로 확장된 사례이며, 새 회사의 구체적인 EUV 소스 연구 내용은 공개 범위가 제한된다 [28:31]
• 지난 수십 년간 반도체 발전의 핵심은 더 작게 만드는 미세 공정이었고, 작은 반도체가 속도·전력 효율·집적도에서 유리했기 때문에 산업의 주된 방향이 됐다 [28:50]

16. 대형 칩 시대의 수율 부담과 계측 장비의 핵심 역할

• 3D 패키징이든 대형 다이든 성능을 높이는 경로는 칩 하나가 차지하는 웨이퍼 면적을 키우며, 과거처럼 한 웨이퍼에서 수백 개의 칩을 얻는 구조는 점점 어려워진다 [29:42]
• 칩 하나에 결함이 생기면 팹은 더 넓은 웨이퍼 면적을 버려야 하므로 손실이 커지고, 그만큼 수율은 이전보다 훨씬 더 중요한 공정 지표가 된다 [29:56]

🧾 결론

• 이 영상의 핵심 메시지는 EUV의 본질을 “짧은 파장으로 더 작게 찍는 기술”보다 “비용과 처리량을 맞춰 양산성을 확보하는 시스템 기술”로 봐야 한다는 점이다.
• EUV 광원은 액체 주석, 레이저, 플라즈마, 오염 제어, 출력 안정성, 정밀 제어가 동시에 맞물리는 장치이며, 이 복잡성이 ASML의 경쟁력을 만든다.
• 트리플 펄스 같은 기술은 주석 방울의 반사 손실을 줄이고 제어 자유도를 높여 EUV 출력 향상 가능성을 만들지만, 동시에 타이밍·위치·반복 제어 난도를 크게 높인다.
• 광원 출력이 높아져도 그것만으로 병목이 완전히 사라지는 것은 아니다. 이후에는 웨이퍼 스테이지와 레티클 스테이지의 물리적 이동 속도와 나노미터급 정밀도가 다음 병목이 될 수 있다.
• 반도체 성능 향상의 경로가 미세화만으로 설명되기 어려워지면서, 3D 패키징, 대형 다이, 결함 탐지와 보정, 계측 장비의 중요성이 함께 커지고 있다.

📈 투자·시사 포인트

• ASML을 볼 때는 “EUV 장비를 독점한다”는 단순 논리보다, 장비 공급 속도, 협력사 증설, 칩메이커의 투자 효용 검증, 광원 출력 개선이 함께 움직이는지를 봐야 한다.
• EUV 수요의 핵심 변수는 기술적 필요성만이 아니라 경제성이다. 칩메이커 입장에서 EUV가 DUV 멀티 패터닝이나 다른 공정 대안보다 충분히 싸고 빠른 선택이어야 수요가 유지된다.
• ASML의 경쟁 우위는 단기간에 복제하기 어려운 시스템 통합과 시간 격차에 있지만, 장기적으로는 반도체 공정 패러다임이 EUV 의존도를 낮추는 방향으로 바뀔 가능성을 점검해야 한다.
• 하이 NA EUV와 광원 출력 향상은 첨단 반도체 생산성 개선의 중요한 축이지만, 스테이지 제어와 기계적 정밀도까지 함께 개선되지 않으면 실제 처리량 증대로 이어지기 어렵다.
• 미세화 한계가 가까워질수록 계측·검사 장비, 수율 관리, 결함 위치 탐지, 리던던시 설계의 중요성이 커진다. 이는 EUV 장비뿐 아니라 반도체 장비 산업 전반의 관심 축이 넓어질 수 있음을 시사한다.
• 검증이 필요한 부분: 영상 내용만으로는 ASML의 실제 최신 주문량, 트리플 펄스 상용 적용 시점, 1.5kW급 광원 도입 일정, 각 칩메이커의 EUV 레이어 확대 계획을 확정할 수 없다. 이 항목들은 별도 IR 자료, 장비 로드맵, 고객사 공정 계획으로 확인해야 한다.

⚠️ 불확실하거나 확인이 필요한 부분

• ASML의 핵심 연구소가 네덜란드 벨트오벤, 미국 동부 윌턴, 미국 서부 샌디에고로 나뉜다는 설명은 영상 내 발언 기준이며, 각 연구소의 정확한 조직명·역할 범위·현재 인력 규모는 별도 공식 자료 확인이 필요하다.
• “EUV 광원 원천 기술을 미국이 보유한 구조”라는 해석은 사이머 인수와 샌디에고 연구소의 역할을 바탕으로 한 설명이지만, 특허·IP 소유권·수출통제 적용 범위는 법적·정책적 문서로 검증해야 한다.
• 트리플 펄스 아키텍처가 “공개된 지 1년 조금 넘은 기술”이라는 언급은 영상 시점 기준이며, 실제 공개 시점과 관련 ASML 발표 자료의 범위는 별도 확인이 필요하다.
• 자막 기반 정리: 타임스탬프가 있는 자막을 기준으로 정리했으며, 고유명사·수치·인용은 원문 확인 필요 시 별도 검증한다.
• 영상 속 주장: 발표자의 해석·전망·비교는 확인된 외부 사실이 아니라 영상 속 주장으로 분리해 읽는다.
• 검증 필요: 수치, 기업 실적, 정책·시장 전망은 발행 전 최신 자료로 별도 검증이 필요하다.

✅ 액션 아이템

• ASML의 EUV 광원 구조를 “주석 방울 → 레이저 → 플라즈마 → 13.5nm 빛 → 다층 거울 반사” 흐름으로 따로 도식화해 정리한다.
• EUV의 핵심 가치가 “더 작은 패턴을 가능하게 하는 것”뿐 아니라 “DUV 멀티 패터닝 대비 공정 수·시간·비용을 줄이는 것”이라는 관점으로 기존 이해를 업데이트한다.
• ASML 병목을 장비 조립 능력만이 아니라 협력사 증설, 칩메이커 투자 효용 검증, 광원 출력 안정성, 스테이지 속도까지 포함한 시스템 병목으로 재정리한다.
• 사이머 인수, 샌디에고 EUV 광원 연구소, 미국 수출규제 영향력의 연결고리를 별도 자료로 확인한다.

❓ 열린 질문

• EUV 광원 출력이 충분히 높아졌을 때, 실제 양산 처리량을 가장 먼저 제한하는 요소는 스테이지 속도, 레지스트 감도, 마스크 결함, 열 안정성 중 무엇이 될까?
• 칩메이커 입장에서 EUV 레이어를 늘리는 결정은 장비 가격보다 수율, 공정 단순화, 생산 시간 단축 중 어떤 변수에 가장 민감하게 반응할까?
• 트리플 펄스 방식이 출력 향상에는 유리하더라도, 제어 복잡도 증가로 인해 유지보수·가동률·장비 안정성 측면에서는 어떤 새로운 리스크를 만들까?
