엔비디아가 빛에 투자한 이유

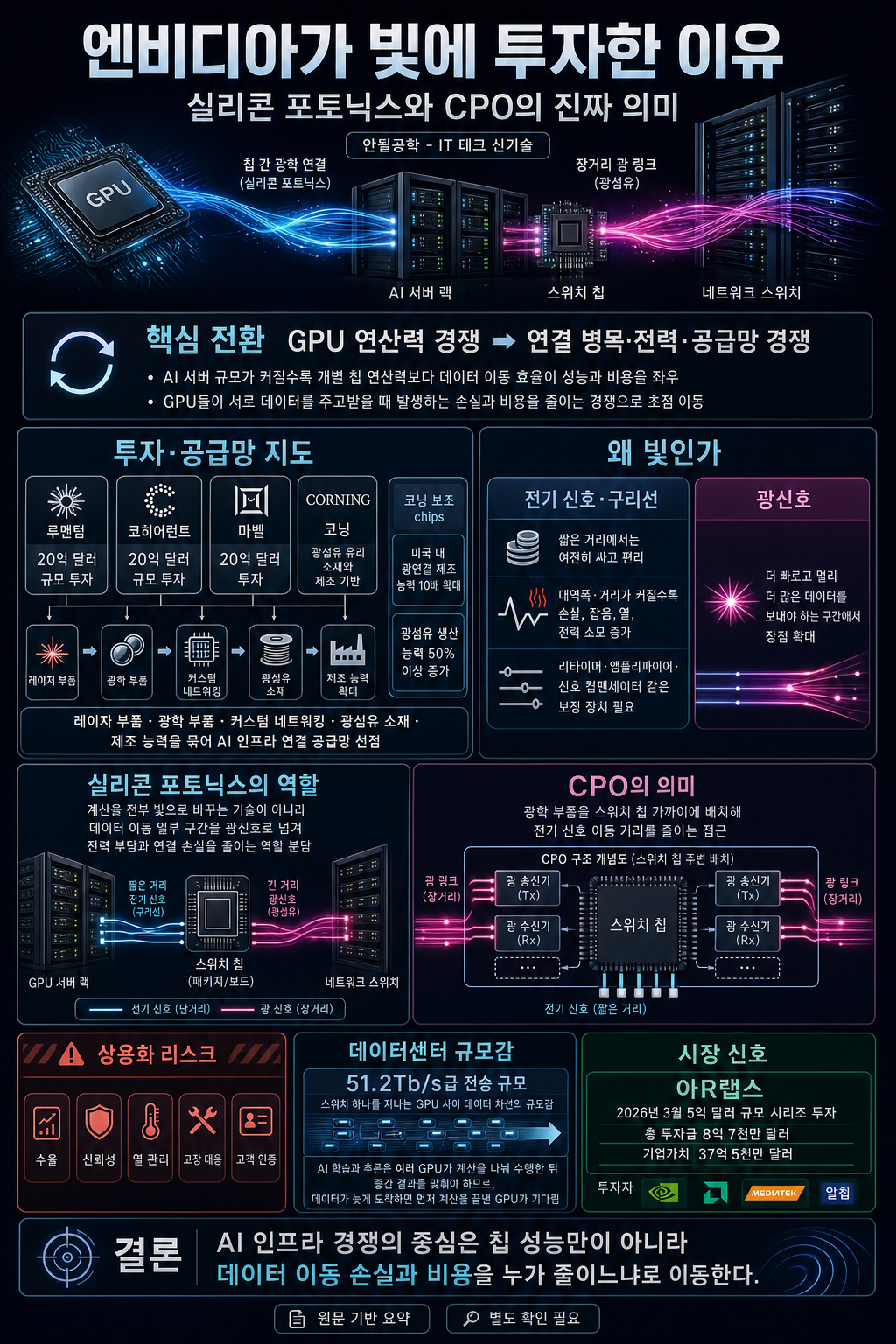

🖼️ 인포그래픽

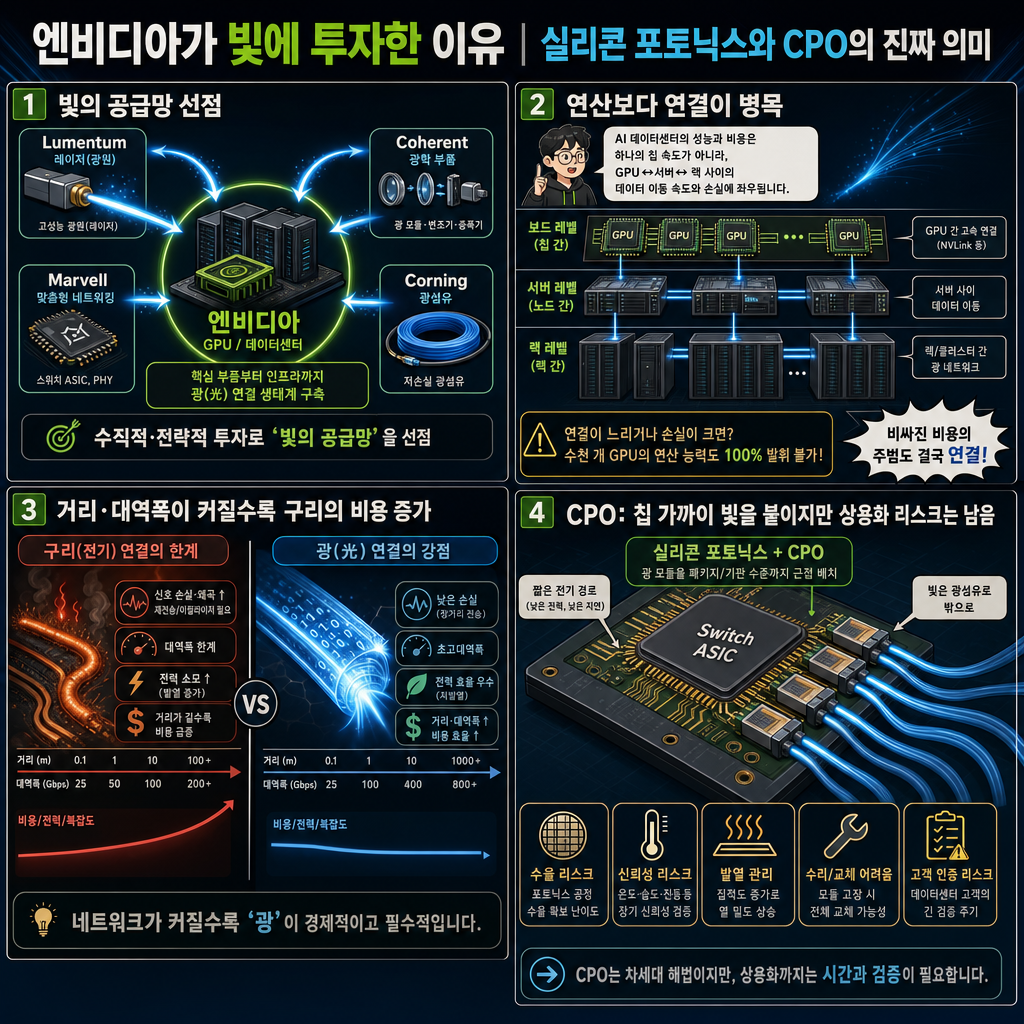

🖼️ 4컷 인포그래픽

💡 한 줄 결론

엔비디아가 실리콘 포토닉스와 CPO에 주목하는 이유는 AI 서버의 병목이 GPU 자체보다 칩 사이 데이터 이동, 전력 효율, 광학 공급망으로 옮겨가고 있기 때문이다.

📌 핵심 요점

엔비디아의 투자는 단순히 GPU 성능을 높이는 방향이 아니라 루멘텀·코히어런트·마벨·코닝 등을 통해 레이저, 광학 부품, 커스텀 네트워킹, 광섬유 제조 능력을 선점하는 흐름으로 설명된다.
AI 서버가 커질수록 GPU 하나의 연산 속도보다 수많은 GPU와 서버, 랙 사이에서 데이터를 얼마나 빠르고 적은 손실로 주고받는지가 전체 성능과 비용을 좌우한다.
기존 전기 신호와 구리선 기반 연결은 짧은 거리에서는 여전히 유리하지만, 대역폭과 거리가 커질수록 손실, 열, 보정 장치, 전력 소모가 늘어나며 AI 데이터센터의 비용 부담으로 이어진다.
실리콘 포토닉스는 계산을 전부 빛으로 바꾸는 기술이라기보다, 데이터 이동의 일부 구간을 광신호로 넘겨 전력 부담과 연결 손실을 줄이려는 현실적인 역할 분담에 가깝다.
CPO는 광학 부품을 스위치 칩 가까이에 배치해 전기 신호가 이동해야 하는 거리를 줄이는 접근이지만, 수율, 신뢰성, 열 관리, 고장 대응, 고객 인증 같은 상용화 리스크가 여전히 핵심 과제로 남아 있다.

🧩 배경과 문제 정의

엔비디아의 최근 투자 흐름은 GPU 내부 연산 성능 자체보다, GPU와 GPU, 칩과 칩, 서버와 서버를 잇는 연결 병목으로 초점이 이동하고 있음을 보여준다.
AI 서버 규모가 커질수록 성능과 비용의 핵심 변수는 개별 칩의 연산력만이 아니라, 데이터를 얼마나 빠르고 효율적으로 이동시키는지에 더 크게 좌우된다.
루멘텀·코히어런트·마벨·코닝 관련 움직임은 단순한 개별 부품 투자가 아니라, 레이저 부품, 커스텀 네트워킹, 광섬유 소재, 제조 능력을 함께 묶어 AI 인프라의 연결 공급망을 선점하려는 흐름으로 해석된다.
광통신은 더 이상 통신망 외부 인프라에만 쓰이는 기술이 아니라, AI 서버 내부 설계와 데이터센터 확장성을 결정하는 핵심 기술로 재해석되고 있다.
다만 실리콘 포토닉스와 CPO가 모든 문제를 즉시 해결하는 것은 아니며, 실제 데이터센터 적용 과정에서는 고장 대응, 열 관리, 대량생산 단가, 공급망 역할 분화 같은 검증 지점이 남아 있다.

🕒 시간순 섹션별 상세정리

1. 엔비디아의 광학 투자와 AI 서버 병목의 이동

엔비디아의 자금은 칩 내부 연산 성능보다 칩 사이 연결 영역으로 향하고 있으며, 루멘텀과 코히어런트에는 각각 20억 달러 규모의 투자가, 마벨에도 20억 달러 투자가 들어간 것으로 드러난다 [00:15]
코닝과의 장기 파트너십은 미국 내 광연결 제조 능력을 10배로 키우는 방향이며, 이는 단순한 부품 확보가 아니라 AI 서버에서 약한 고리가 되는 연결 인프라를 강화하려는 흐름에 가깝다 [00:27]

2. 광통신의 역할 변화와 실제 적용 리스크

코닝은 광섬유 유리 소재와 물리적 제조 기반을 담당하며, 미국 내 광연결 제조 능력 10배 확대와 광섬유 생산 능력 50% 이상 증가가 연결 인프라 병목 완화의 기반으로 드러난다 [01:58]
루멘텀과 코히어런트는 레이저와 광학 부품, 마벨은 커스텀 칩과 네트워킹, 코닝은 광섬유와 소재를 맡으면서 AI 서버의 중심축은 연산 장치에서 연결 장치까지 넓어진다 [02:16]

3. GPU 확장 이후 병목은 칩 내부가 아니라 연결 경로로 이동한다

AI 서버에서 속도를 깎아 먹는 구간이 칩 바깥 연결 경로로 넓어지고 있으며, 이것이 업계가 실리콘 포토닉스와 CPO 흐름에 반응하는 핵심 이유로 드러난다 [04:02]
초기 AI 서버 성능은 더 좋은 GPU, 더 큰 HBM, 더 미세한 공정, 더 많은 전력을 확보하면 올라갔고, GPU·HBM·코어스 같은 첨단 패키징 부족도 실제 병목이었다 [04:13]

4. 느린 연결은 GPU 유휴 시간과 데이터센터 비용으로 직결된다

AI 학습과 추론은 여러 지표가 계산을 나눠 수행한 뒤 중간 결과를 맞춰야 하므로, 데이터가 늦게 도착하면 먼저 계산을 끝낸 GPU가 다음 작업을 시작하지 못한다 [05:19]
계산 능력이 남아 있어도 데이터가 오지 않으면 GPU가 멈춰 있는 시간이 생기며, 연결 지연은 고장이 아니라 대기 상태를 만들어 전체 효율을 떨어뜨린다 [05:39]

5. 전기 신호의 거리·대역폭 한계와 AI 서버 비용 구조

금속 배선을 지나는 전기 신호는 거리가 길어지고 대역폭이 커질수록 약해지고 잡음과 열이 생기며, 이를 보정하기 위해 리타이머·앰플리파이어·신호 컴펜세이터 같은 장치가 필요해진다 [08:01]
이런 보정 장치는 전기를 더 쓰고 열을 만들며 전체 시스템 비용을 키우기 때문에, 데이터 이동 자체가 AI 인프라의 중요한 비용 항목으로 커진다 [08:50]

6. 빛의 장점과 실리콘 포토닉스의 현실적 역할 분담

가까운 거리에서는 전기 신호가 여전히 싸고 편하지만, 더 빠르고 멀리 더 많은 데이터를 보내야 하는 구간에서는 광신호의 장점이 커진다 [09:25]
광신호는 광섬유나 광도파로 안에서 빛의 형태로 이동하기 때문에 금속선의 저항을 계속 밀고 가는 방식이 아니며, 특정 거리와 대역폭 이상에서는 손실과 전력 부담을 줄이는 데 유리하다 [09:37]

7. CPO는 전기 신호의 이동 거리를 줄여 AI 서버 내부 병목을 낮춘다

51.2바이트가 아니라 51.2Tb/s급 전송 규모는 매초 고용량 노트북 SSD 수십 개 분량의 데이터가 스위치 하나를 지나는 수준이며, 핵심은 파일 복사 속도보다 GPU 사이 데이터 차선이 그만큼 넓어져야 한다는 점이다 [12:01]
AI 모델이 커질수록 단일 계산 장치가 혼자 일하는 시간은 줄고 GPU들이 서로 데이터를 맞춰보는 시간이 늘어나기 때문에, 409.6Tb/s는 AI 공장 내부 도로의 폭을 나타내는 숫자로 드러난다 [12:27]

8. 광학 IO 투자는 경쟁 구도를 넘어서지만 상용화 리스크와 전력 문제가 남는다

아R랩스는 2026년 3월 5억 달러 규모의 시리즈 투자 유치로 총 투자금 8억 7천만 달러, 기업가치 37억 5천만 달러 수준에 도달했고, 엔비디아·AMD·미디어텍·알칩 등이 투자자 명단에 포함됐다고 드러난다 [13:57]
AI 반도체 시장에서 경쟁하는 회사들도 대규모 클러스터의 데이터 이동 효율이 중요해진다는 점에서는 같은 방향을 바라보며, IRF랩스의 목표는 칩과 칩 사이 입출력 경로에 광학 기술을 더 깊게 넣는 것이다 [14:19]

9. CPO 전환은 광통신 공급망의 역할과 부담을 다시 나눈다

광엔진이 서버 설계의 핵심층으로 올라오면서, 광섬유 회사·광트랜시버 회사·레이저 소자 회사·실리콘 포토닉스 설계 회사·CPO용 광엔진 업체가 모두 같은 위치에 놓이지는 않는다 [16:01]
기존 플러그형 광트랜시버는 USB처럼 꽂고 고장 시 교체하는 방식이지만, CPO는 핵심 칩 바로 옆에 내장되는 구조에 가까워 성능과 효율을 얻는 대신 고장 대응과 제조 난이도가 더 까다로워진다 [16:24]

10. 실제 데이터센터 적용 여부와 칩 사이 비용이 핵심 검증 지점이 된다

실리콘 포토닉스가 부상해도 모든 광통신 기업이 같은 수혜를 받지는 않으며, 광섬유·통신장비·AI 데이터센터용 고속 광모듈처럼 공급망 역할이 더 좁고 엄격하게 갈라진다 [17:35]
CPO는 데이터센터 운영자에게 고장 수리, 열 배출, 대량생산 단가라는 현실 문제를 남기며, 광학 부품은 온도와 정렬에 민감해 AI 스위치와 가속기 주변의 열 관리가 더 정교해져야 한다 [18:00]

11. 발표가 아니라 실제 장비 채택 여부가 기술 유효성을 가른다

CPO와 광통신 전환은 아직 완성된 결론이 아니라, 엔비디아와 업계가 다음 병목을 어디에서 보는지 보여주는 흐름에 가깝다 [18:27]
앞으로는 이 기술이 발표 자료에 머무는지, 실제 데이터센터 장비와 고객 시스템 안으로 들어가는지를 확인해야 한다 [18:40]
스펙트럼 X 이더넷 포토닉스와 컨텀 X 포토닉스가 2026년 이후 실제 고객 시스템에 얼마나 들어가는지가 중요한 검증 지표가 된다 [18:52]

12. AI 인프라의 다음 비용은 칩 내부보다 칩 사이에서 새어 나온다

광학 부품이 서버 바깥 연결 장비에 머무는지, 스위치 칩과 패키지 가까운 곳까지 들어오는지도 봐야 한다 [19:00]
엔비디아의 투자는 GPU 회사가 레이저·광섬유·광학부품·커스텀 네트워킹 회사에 돈을 놓으며 다음 비용 지점을 미리 붙잡으려는 시도로 해석된다 [19:27]
앞으로 AI 인프라의 질문은 가장 빠른 칩을 누가 만드느냐를 넘어, 멀어진 칩들 사이의 손실을 누가 가장 작게 만드느냐로 옮겨간다 [19:48]
AI가 커질수록 진짜 비용은 칩 내부가 아니라 칩 사이사이로 새고 있다는 점이 결론으로 제시된다 [19:57]

🧾 결론

이 영상의 핵심은 AI 인프라 경쟁의 중심이 “가장 빠른 GPU”에서 “GPU들이 서로 데이터를 주고받을 때 발생하는 손실과 비용을 누가 줄이느냐”로 이동하고 있다는 점이다.
엔비디아가 광학 부품, 레이저, 광섬유, 커스텀 네트워킹 기업에 투자하는 것은 미래 AI 서버에서 병목이 될 수 있는 연결 인프라와 공급망을 미리 확보하려는 전략으로 해석된다.
실리콘 포토닉스와 CPO는 광통신을 데이터센터 외부 연결 기술에서 서버 내부 구조와 칩 패키지 근처의 핵심 설계 요소로 끌어들이는 변화다.
다만 기술 키워드의 확산이 곧바로 대량 채택을 의미하지는 않는다. 실제 데이터센터 적용 여부는 고객 인증, 장기 안정성, 유지보수성, 대량생산 단가를 통과해야 판단할 수 있다.
검증이 필요한 지점은 2026년 이후 엔비디아의 스펙트럼-X 이더넷 포토닉스와 컨텀-X 포토닉스가 실제 고객 시스템에 얼마나 들어가는지, 그리고 광학 부품이 실제로 스위치 칩과 패키지 가까이 이동하는지다.

📈 투자·시사 포인트

AI 인프라 투자 관점에서는 GPU, HBM, 첨단 패키징뿐 아니라 레이저 소자, 광모듈, 광섬유, 실리콘 포토닉스, 스위치 ASIC, 고속 네트워킹 업체까지 함께 봐야 한다.
모든 광통신 기업이 같은 수혜를 받는 것은 아니다. 영상에서는 광섬유 회사, 광트랜시버 회사, 레이저 소자 회사, 실리콘 포토닉스 설계 회사, CPO용 광엔진 업체의 역할이 더 세분화될 수 있다고 설명한다.
단기적으로는 고속 광모듈 수요 증가가 부각될 수 있지만, 장기적으로는 CPO와 광학 IO가 확산되면서 기존 플러그형 광트랜시버 중심 구조와 공급망 내 힘의 관계가 달라질 수 있다.
투자 판단에서는 기술 발표나 데모보다 실제 고객 채택, 양산 수율, 장기 운영 신뢰성, 열 관리, 교체성, 데이터센터 유지보수 비용을 확인해야 한다.
데이터센터 전력 소비가 크게 늘어날 수 있다는 전망이 제시된 만큼, 광학 인터넥트는 단순한 속도 개선 기술이 아니라 AI 공장의 전력 효율과 총소유비용을 바꾸는 변수로 볼 필요가 있다.

⚠️ 불확실하거나 확인이 필요한 부분

루멘텀·코히어런트·마벨에 각각 언급된 20억 달러 규모 투자와 세부 조건은 영상 내용 기준이며, 실제 투자 형태가 지분 투자, 구매 약정, 공급 계약, 전략적 파트너십 중 어디에 가까운지는 별도 원문 공시나 보도자료 확인이 필요하다.
코닝과의 장기 파트너십이 미국 내 광연결 제조 능력을 10배 확대하고 광섬유 생산 능력을 50% 이상 늘린다는 내용은 영상에서 제시됐지만, 적용 범위가 AI 데이터센터 전용인지 전체 광통신 수요까지 포함하는지는 추가 확인이 필요하다.
“아R랩스” 또는 “IRF랩스”로 언급된 기업명은 표기와 명칭이 혼재되어 있어, 실제 회사명과 투자 라운드 규모, 투자자 명단은 별도 검증이 필요하다.
자막 기반 정리: 타임스탬프가 있는 자막을 기준으로 정리했으며, 고유명사·수치·인용은 원문 확인 필요 시 별도 검증한다.
영상 속 주장: 발표자의 해석·전망·비교는 확인된 외부 사실이 아니라 영상 속 주장으로 분리해 읽는다.
검증 필요: 수치, 기업 실적, 정책·시장 전망은 발행 전 최신 자료로 별도 검증이 필요하다.

✅ 액션 아이템

엔비디아의 루멘텀·코히어런트·마벨·코닝 관련 투자 또는 파트너십 발표 원문을 확인해 투자 규모, 계약 구조, 공급 조건을 분리 정리한다.
스펙트럼-X 이더넷 포토닉스와 컨텀-X 포토닉스의 실제 제품 스펙, 출시 일정, 고객 적용 사례를 추적한다.
CPO와 기존 플러그형 광트랜시버의 차이를 전력 효율, 유지보수성, 장애 대응, 제조 난이도 기준으로 비교 표로 정리한다.
실리콘 포토닉스 공급망을 광섬유, 레이저 소자, 광트랜시버, 광엔진, 스위치 ASIC, 패키징·검사 업체로 나눠 역할별 수혜 가능성을 구분한다.

❓ 열린 질문

엔비디아가 광학 부품과 광섬유 공급망에 투자하는 목적은 단순한 부품 확보인가, 아니면 AI 서버 아키텍처의 통제 범위를 네트워크·패키징까지 넓히려는 전략인가?
CPO가 기존 플러그형 광트랜시버 대비 전력 효율을 개선하더라도, 고장 수리와 교체성 저하를 감수할 만큼 총소유비용을 낮출 수 있을까?
실리콘 포토닉스가 본격 확산될 경우 가장 큰 수혜는 광섬유 업체, 레이저 소자 업체, 광엔진 업체, 스위치 ASIC 업체 중 어디로 이동할까?
