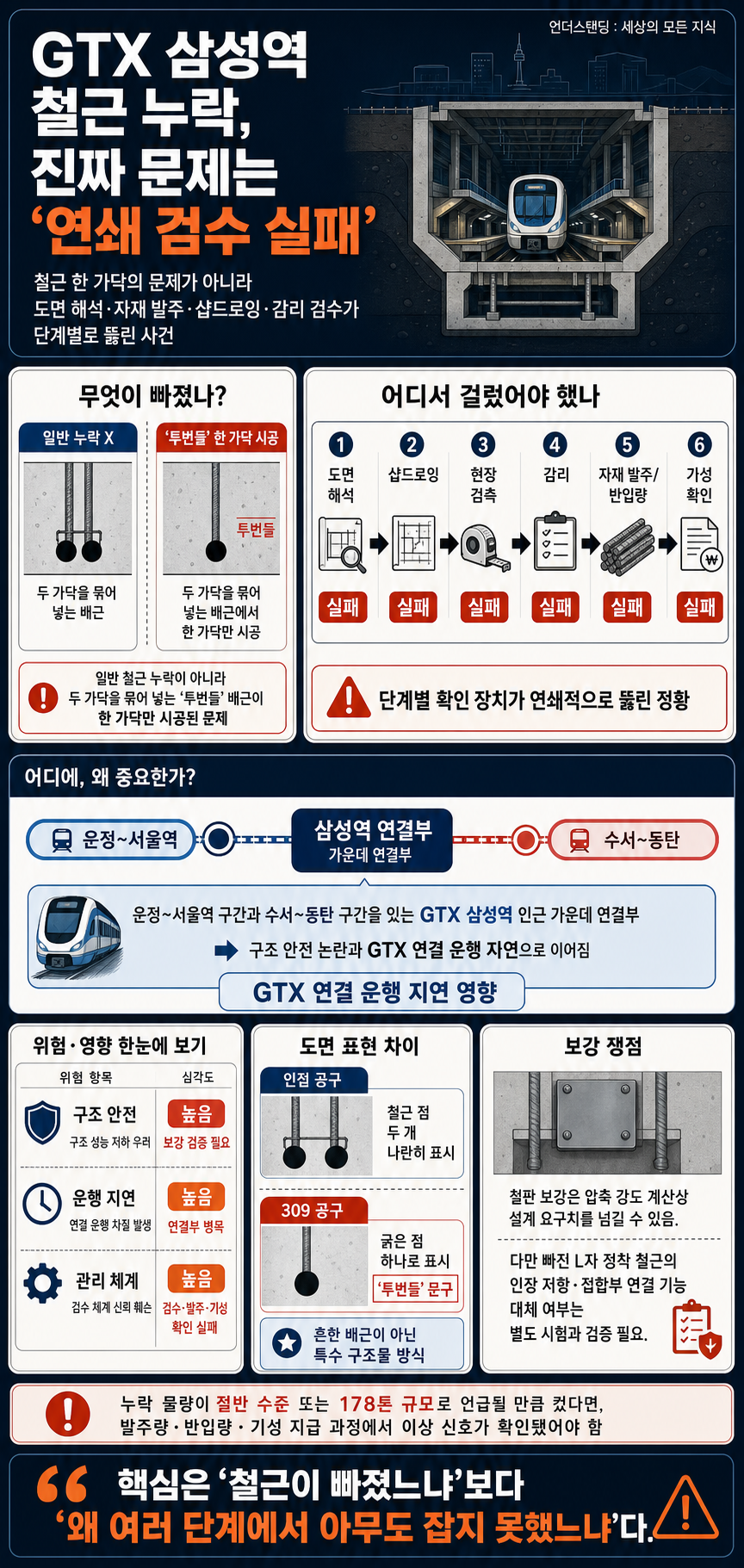

🖼️ 인포그래픽

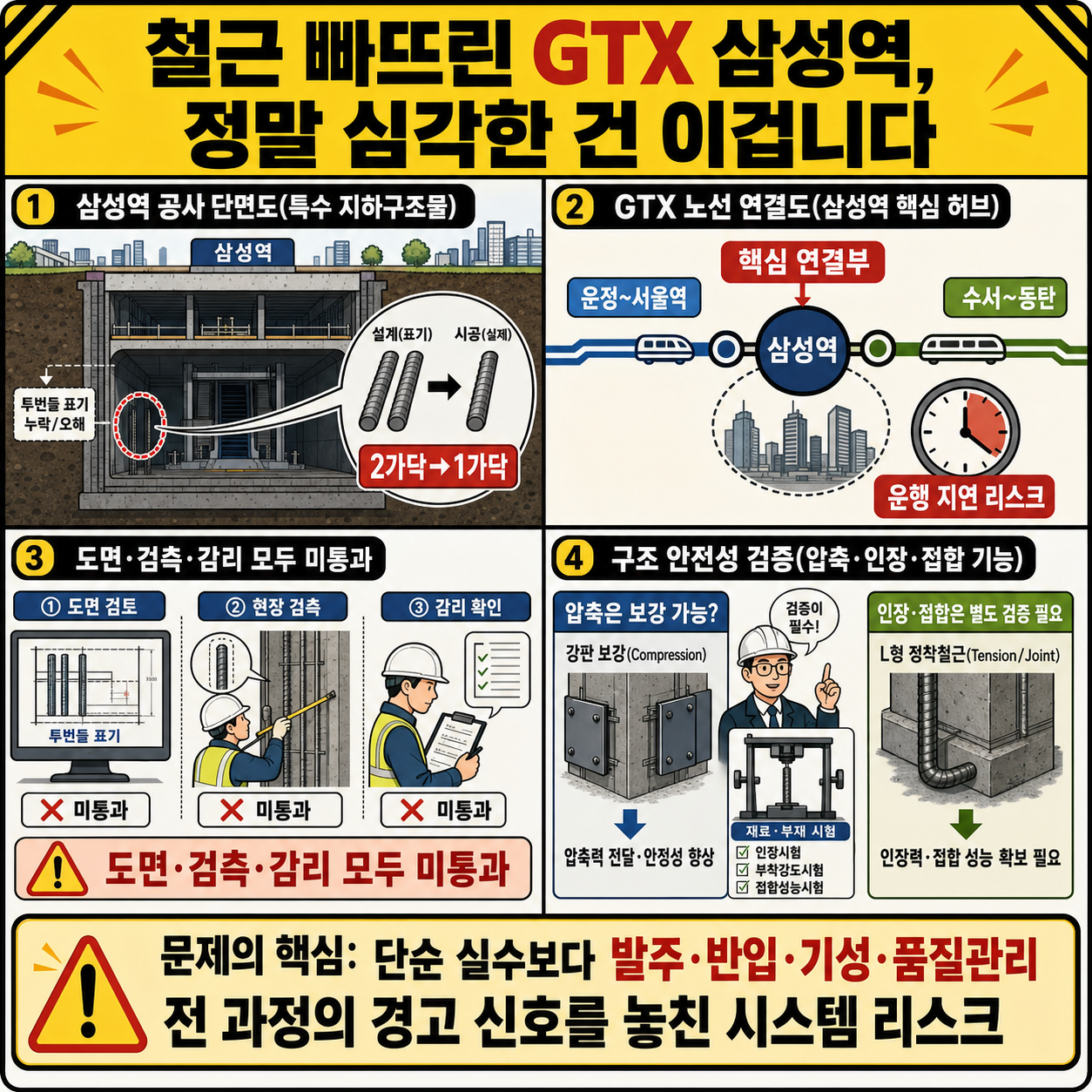

🖼️ 4컷 인포그래픽

💡 한 줄 결론

GTX 삼성역 철근 누락에서 정말 심각한 건 철근 한 가닥의 문제가 아니라, 도면 해석·자재 발주·샵드로잉·감리 검수가 연쇄적으로 실패했다는 점이다.

📌 핵심 요점

1. GTX 삼성역 문제는 일반 철근 누락이 아니라 두 가닥을 묶어 넣는 ‘투번들’ 배근이 한 가닥만 시공된 사안으로, 특수 구조물의 하중 조건과 도면 표현 방식이 함께 쟁점이 됐다.
2. 해당 구간은 운정~서울역과 수서~동탄 구간을 잇는 핵심 연결부라, 철근 누락은 구조 안전 논란뿐 아니라 GTX 연결 운행 지연으로도 이어졌다.
3. 시공사가 ‘투번들’ 표기를 놓친 책임은 있지만, 도면이 직관적이지 않았고 샵드로잉·현장 검측·감리 단계에서도 걸러지지 않았다는 점에서 단순 현장 실수로만 보기 어렵다.
4. 누락 물량이 절반 수준 또는 178톤 규모로 언급될 만큼 컸다면, 발주량·반입량·기성 지급 과정에서 이상 신호가 확인됐어야 하며, 이는 공무·품질관리 체계의 심각한 허점을 보여준다.
5. 철판 보강은 압축 강도 계산상 설계 요구치를 넘길 수 있지만, 빠진 L자 정착 철근이 맡던 인장 저항과 접합부 연결 기능까지 대체하는지는 별도 시험과 검증이 필요하다.

🧩 배경과 문제 정의

• GTX 삼성역 공사 구간에서 기둥 철근 일부가 누락되면서, 단순한 시공 실수인지 도면 해석과 검수 체계의 문제인지가 핵심 쟁점으로 떠올랐다.
• 해당 구간은 운정~서울역, 수서~동탄으로 나뉜 GTX 노선을 연결하는 가운데 구간이어서, 개통 지연과 이용자 영향이 커진 상황이다.
• 누락된 철근은 일반적인 단일 배근이 아니라 두 가닥을 묶는 특수한 번들 배근과 관련돼 있어, 구조 안전성과 도면 표현 방식이 함께 문제로 제기된다.
• 현장에서는 설계도 표현, 시공자의 해석, 감리 검수가 단계별로 맞물려야 하기 때문에, 이번 사안을 한 단계의 실수만으로 보기는 어렵다.

🕒 시간순 섹션별 상세정리

1. 철판 보강안과 재검토 필요성

• 현재 보강안은 누락된 철근을 철판으로 대체 보강하고, 수치상 기존 설계보다 강해졌다는 논리로 안전성을 설명하는 방식이다 [00:15]
• 다만 철근은 원래 위치에 들어갔어야 하므로, 철판 보강이 실제 구조적 문제를 충분히 해소하는지 별도로 재검토해야 한다 [00:30]

2. GTX 삼성역 철근 누락이 커진 배경

• GTX 공사 현장에서 철근 누락이 확인됐고, 업체의 자진 신고 이후 개통 일정과 안전성 논란이 동시에 커졌다 [01:40]
• 현장에서 철근을 어떻게 빠뜨릴 수 있었는지, 발견되지 않았다면 어떤 위험이 있었을지에 대한 의문이 실무 절차 논란으로 이어졌다 [01:58]

3. 개통 지연과 노선 연결 구간의 중요성

• GTX는 운정~서울역 구간과 수서~동탄 구간이 이미 운행 중이며, 삼성역 인근 가운데 구간이 두 노선을 잇는 핵심 연결부다 [02:51]
• 문제가 된 구간은 아직 개통 전인 중간 구간으로, 원래는 6월 무정차 통과 방식으로 운정에서 동탄까지 연결될 예정이었다 [03:07]

4. 309 공구 도면의 투번들 표기와 해석 오류

• 309 공구와 인접 공구 도면은 같은 시공 의도를 담았지만, 한쪽은 철근 점 두 개로, 309 공구는 굵은 점 하나와 ‘투번들’ 문구로 표현했다 [04:07]
• 기둥 철근은 도면에서 점으로 표시되는데, 309 공구 도면은 점선과 ‘투번들’ 표기로 두 가닥 묶음을 나타내 직관성이 떨어졌다 [04:20]

5. 특수 구조물에서 번들 배근이 필요했던 이유

• 철근 두 가닥을 붙여 배근하는 방식은 일반적이지 않으며, 삼성역 GTX 구간처럼 큰 힘을 받는 특수 구조물에서 필요한 방식이다 [07:31]
• 해당 위치는 깊은 지하 승강장이고 열차와 승객이 많이 오가는 곳이라 하중은 크지만, 통행 공간 때문에 기둥 크기를 무작정 키울 수 없다 [08:14]

6. 시공 책임과 설계·감리 검토의 쟁점

• 현장 실무자들의 평가는 엇갈리지만, 단순히 시공자가 한 가닥만 넣은 문제라기보다 도면이 착각을 유발했다는 해석에 무게가 실린다 [10:40]
• ‘투번들’ 표기를 놓친 시공 책임은 있지만, 누구나 두 가닥 배근을 분명히 알 수 있도록 도면을 그렸어야 한다는 지적이 더 크다 [11:06]

7. 감리와 타설 전 검수의 연쇄 실패

• 감리는 시공사와 별도 조직이 도면대로 철근을 배근했는지, 레미콘 강도는 맞는지 등을 타설 전에 확인하는 제도다 [12:31]
• 철근 배근 뒤 굵기와 위치를 확인할 기회가 있었지만, 감리와 현장 검수 모두 누락을 발견하지 못한 채 레미콘 타설까지 진행됐다 [13:07]

8. 샵드로잉 단계에서도 걸러지지 않은 누락

• 샵드로잉은 설계도를 현장 공사팀이 이해할 수 있도록 세부화하며, 간섭 여부와 철근 종류, 배근 방식을 다시 확인하는 단계다 [14:37]
• 실제 시공은 부위별 샵드로잉을 기준으로 진행되지만, 이 상세도 작성·검토 단계에서도 철근 누락은 걸러지지 않았다 [14:48]

9. 층별 발주량 절반 차이가 만든 핵심 이상 신호

• 현장 철근은 층별·타설 단위별로 발주되며, 기초와 지하 5층처럼 구역별 물량도 설계와 수량 산출서에 따로 구분돼 있다 [15:35]
• 지하 5층에 100의 철근이 들어와야 하는데 50만 반입됐다면, 발주자나 검수 단계에서 물량 부족을 즉시 확인했어야 했다 [16:25]

10. 발견 경위보다 중요한 발주·기성 검증 실패

• 철근이 남아 발견됐다는 전언은 정확성이 불분명하며, 4층 타설 중 발견됐다는 이야기와 애초 발주량이 절반이었다는 가능성이 함께 남아 있다 [17:53]
• 의도적으로 비용을 줄였을 가능성은 낮고, 단가 60만 원을 적용해도 약 2억 원 미만 규모라 고의보다 실수 가능성이 더 커 보인다 [18:10]

11. 공무 관리와 178톤 차이의 심각성

• 공무는 공사 진척에 따라 예산 대비 물량과 비용이 맞게 집행되는지, 적자가 발생하는지 매월 또는 단계별로 점검한다 [21:10]
• 철근 물량은 기초, 지하 5층, 지하 4층처럼 층별로 나뉘므로 발주 물량과 예산 물량을 지속적으로 대조했어야 한다 [21:49]

12. 대량 철근 누락과 늦은 발견

• 누락된 철근 물량이 워낙 크기 때문에 정상적인 자재 관리·배근·검측 과정이었다면 더 이른 단계에서 이상이 드러났어야 한다 [24:00]
• 지하 5층 공사가 어떻게 진행됐는지까지 다시 확인해야 하며, 공사 중단과 비상 대응도 최소 1~2개월은 앞당겨졌어야 할 상황이다 [24:28]

13. 안전율 때문에 즉시 붕괴 가능성은 낮아진다

• 구조 계산에서는 실제 고정하중이 100이어도 120으로 키우고, 열차·사람·시설물 같은 활하중이 100이어도 160으로 키워 반영한다 [26:16]
• 기둥 강도도 전부 인정하지 않고 약 65%만 반영하므로, 하중은 크게 보고 부재는 약하게 보는 방식이 결합돼 대략 두 배 수준의 여유가 생긴다 [27:11]

14. 철판 보강은 압축 강도만 보면 설계치를 넘긴다

• 발표된 보강안은 빠진 철근을 대신해 기둥 네 면에 철판을 대는 방식이며, 현재 축하중 강도는 약 50,695로 설계 요구치 58,604에 못 미친다 [28:43]
• 철판 보강 후 강도는 약 60,915로 올라 설계 요구치 58,604를 넘기므로, 위에서 누르는 압축 하중만 보면 수치상 보강 효과는 있다 [29:24]

15. 누락된 L자 정착 철근은 구조체 연결 기능을 맡는다

• 기둥 철근은 기초 안에서 L자로 꺾여 세워지고 위층 철근과 이어지며, 꼭대기에서 기초 아래까지 하나의 연속된 구조체처럼 힘을 전달한다 [30:29]
• 하지만 누락된 철근은 이미 콘크리트 타설이 끝난 뒤라 기초 밑까지 파고 내려가 원래대로 꽂기 어렵고, 위층과 아래층의 연결도 한 손만 잡은 상태에 가까워진다 [31:30]

16. 철판 보강의 쟁점은 압축이 아니라 접합부와 인장 저항이다

• 사각 철판은 큰 압축 하중을 받을 수 있지만, 기초나 슬라브와 만나는 접합부에서 L자 철근처럼 뽑힘을 막을 수 있는지는 별도로 검토해야 한다 [34:31]
• 누르는 힘만 견디는 보강은 목을 원통형 철판으로 감싸 눌림만 버티게 하는 상황과 비슷하며, 흔들리거나 꺾이는 힘까지 잡는 성능은 별개의 문제다 [34:56]

17. 철판 보강의 강점과 남는 인장 리스크

• 철판 보강은 매우 강한 방법이지만, 압축을 버티는 것과 별개로 빠진 철근이 맡던 당겨지는 힘을 어떻게 처리할지가 남는다 [36:09]
• 전체를 새로 하는 방안은 말처럼 쉽지 않아서, 보강안이 원래 철근 두 가닥보다 압축과 인장 모두 강하다는 점을 공학적으로 확인해야 한다 [36:37]

18. 계산값보다 실제 인장 시험이 중요한 이유

• 서울시와 현장 관계자들이 압축과 인장의 차이를 알고 있더라도, 실제로 확인했는지는 별개이고 보강안은 시험으로 보여줘야 신뢰를 얻는다 [38:19]
• 앵커를 여러 개 박으면 계산상 인장력이 나온다는 논리는 종이 위 숫자에 머물 수 있고, 현재 상황에서는 사람들이 쉽게 믿기 어렵다 [38:41]

19. 누락 철근의 구조적 성격과 재시공 파급

• 인장 시험에 대한 의문은 압축 시험보다 강하고, 인장력은 변수와 고정 조건에 민감해서 실제 검증 없이는 안전 여유를 판단하기 어렵다 [40:23]
• 기초까지 L자로 박혔어야 하는 철근이 빠지면, 그 힘을 다른 방법으로 더 세게 받게 만드는 일이 쉽지 않고 보강 난도가 커진다 [40:41]

20. 초기 멈춤과 책임 판단의 어려움

• 철근 누락에서 가장 골치 아픈 부분은 L자 철근이며, 구조체 깊숙이 넣고 콘크리트를 타설했어야 할 요소가 빠졌다는 점이 큰 문제다 [42:59]
• 문제가 발생했을 때 공사를 멈추고 철거와 보강 중 하나를 결정해야 했는지는, 당시 보강으로 구조값을 만족할 수 있다고 판단했는지에 따라 달라진다 [43:14]

21. 구조물 시공의 정밀성과 치수 관리

• 건물과 지하철 같은 구조물은 겉보기보다 훨씬 정교하게 시공되며, 아파트 동 간 거리도 10.015m, 10.025m처럼 세밀한 측량값으로 관리된다 [45:07]
• 수십억 원대 아파트에서 방 크기가 도면보다 1cm만 작아도 큰 문제가 되기 때문에, 실제 시공은 방 크기가 줄어들지 않도록 엄격히 관리된다 [46:04]

22. 고의 철근 누락 가능성과 감리 체계

• 철근 일부를 빼 얻는 금액이 몇억 원처럼 보일 수 있어도, 구조 안전을 의도적으로 무너뜨리는 방식의 비용 절감으로 보기에는 리스크가 지나치게 크다 [46:41]
• 철근 2억 원어치 누락은 전국적 논란이 될 사안이고, 2천만 원이나 200만 원 규모라도 구조체 역할을 흔들 수 있는 상당한 물량이다 [47:27]

23. 도면 해석 오류와 감리 실패 가능성

• 철근 한 가닥 누락도 감리가 확인해야 할 대상이며, 의도적 누락이 발생하면 구조체 전체의 붕괴 위험으로 이어질 수 있는 중대 사안이다 [48:16]
• 이번 사안은 감리가 특정 층만 놓친 문제가 아니라, 도면의 ‘투번들’ 표기를 작업자와 감리 모두 한 가닥으로 해석했을 가능성이 핵심이다 [48:32]

24. 내부 발견과 보강 처리의 현실

• 이 문제가 외부에 알려지지 않고 지하 3층에서 내부 발견으로 끝났다면, 서울시 보고 없이 철판 보강 정도로 처리됐을 가능성이 논점이 된다 [50:28]
• 현장에서는 예측하지 못한 문제가 자주 생기며, 중요한 것은 이를 감추는 것이 아니라 구조적으로 이상 없게 보완해 마무리하는 일이다 [52:10]

25. 철근을 많이 넣는 방식의 위험

• 철근은 싸다고 무작정 많이 넣을 수 있는 부재가 아니며, 설계보다 지나치게 늘어나면 오히려 구조 안전을 해칠 수 있다 [54:17]
• 보는 하중을 받으면 활처럼 아래가 볼록하게 휘고, 눈에 보이지 않을 정도의 휨도 구조물이 정상적으로 힘을 받는 과정이다 [54:43]

26. 연성 파괴와 취성 파괴의 차이

• 열 가닥이 필요한 곳에 100가닥을 넣으면 보가 필요한 만큼 휘지 못하고, 철근이 하중을 흡수하며 늘어나는 정상적인 경고 과정이 사라진다 [55:49]
• 지진이나 과하중이 오면 철근이 늘어나고 균열·소리·콘크리트 탈락 같은 신호가 나타나 거주자가 대피할 시간이 생겨야 한다 [56:14]

27. 구조 원리의 비유와 마무리

• 구조물이 지나치게 딱딱하면 한꺼번에 부러질 수 있으며, 안전한 구조에는 하중을 견디면서도 위험을 알리는 유연성이 필요하다 [57:17]
• 건설 기술은 철근 수량, 휨, 연성·취성 파괴처럼 눈에 잘 보이지 않는 구조 원리와 거대한 스케일이 함께 맞물리는 분야다 [57:32]

🧾 결론

• 이 사건의 핵심은 “철근이 빠졌느냐”보다 “왜 여러 검수 단계에서 아무도 잡지 못했느냐”에 있다.
• 도면의 ‘투번들’ 표기, 현장 해석, 샵드로잉, 감리, 자재 발주와 기성 확인까지 모두 안전망으로 작동했어야 했지만 실제로는 누락을 늦게 발견했다.
• 안전율 때문에 즉시 붕괴를 단정하기는 어렵지만, 그렇다고 보강만으로 문제가 끝났다고 말하기도 어렵다.
• 검증 필요 사항은 철판 보강이 압축 하중뿐 아니라 L자 정착 철근이 담당하던 인장·뽑힘 저항·접합부 힘 전달까지 충분히 대체하는지다.
• 따라서 최종 판단은 계산서만이 아니라 실제 보강 상세, 인장 성능 검토, 필요 시 실물 또는 모형 시험 결과를 통해 확인되어야 한다.

📈 투자·시사 포인트

• 대형 인프라 사업에서는 공사 지연 자체가 큰 비용과 사회적 불신으로 이어지므로, 시공 속도보다 도면 명확성·검측 체계·품질관리의 신뢰성이 더 중요한 변수로 떠오른다.
• 건설·토목 프로젝트를 볼 때는 단순 수주 규모보다 설계 검토, 감리 독립성, 자재 물량 관리, 공정별 검측 체계가 실제로 작동하는지를 함께 봐야 한다.
• 이번 사례는 고강도 콘크리트나 철판 보강처럼 “수치상 강도”가 높아 보이는 설명만으로는 충분하지 않고, 구조물이 실제로 힘을 어떻게 전달하는지까지 검증해야 함을 보여준다.
• GTX처럼 이용자 편익이 큰 교통 인프라일수록 한 구간의 품질 문제가 전체 노선 개통 일정과 신뢰도에 영향을 줄 수 있다.
• 검증 필요 사항은 보강안의 실제 인장 성능, 접합부 보강 방식, 누락 발견 시점과 보고·의사결정 과정이며, 이 부분이 명확해져야 안전성과 책임 판단이 가능하다.

⚠️ 불확실하거나 확인이 필요한 부분

• 철근 누락이 “철근이 남아서 발견된 것”인지, “4층 타설 과정에서 발견된 것”인지, 또는 애초에 발주량이 절반 수준이었는지는 영상 내에서도 전언과 가능성으로만 언급되어 정확한 발견 경위 확인이 필요하다.
• 철판 보강 후 압축 강도 수치가 설계 요구치를 넘는다는 설명은 나오지만, 누락된 L자 정착 철근이 맡던 인장 저항·뽑힘 저항·접합부 힘 전달 기능까지 충분히 대체하는지는 별도 검증이 필요하다.
• 309 공구 도면의 ‘투번들’ 표기가 실제로 작업자·공구 기사·감리 모두에게 한 가닥으로 해석됐는지, 또는 중간 단계에서 누가 어떤 방식으로 확인했는지는 추가 자료 없이는 단정하기 어렵다.
• 자막 기반 정리: 타임스탬프가 있는 자막을 기준으로 정리했으며, 고유명사·수치·인용은 원문 확인 필요 시 별도 검증한다.
• 영상 속 주장: 발표자의 해석·전망·비교는 확인된 외부 사실이 아니라 영상 속 주장으로 분리해 읽는다.
• 검증 필요: 수치, 기업 실적, 정책·시장 전망은 발행 전 최신 자료로 별도 검증이 필요하다.

✅ 액션 아이템

• 309 공구 원설계도, 인접 공구 도면, 샵드로잉을 나란히 비교해 ‘투번들’ 표기가 현장 작업자가 오독할 수 있는 형태였는지 검토한다.
• 수량산출서, 철근 발주서, 반입 기록, 기성 청구 내역을 층별·타설 단위별로 대조해 어느 단계에서 178톤 차이를 놓쳤는지 추적한다.
• 감리 검측 기록과 타설 전 체크리스트를 확인해 철근 굵기·개수·위치·번들 여부가 실제 검수 항목에 포함됐는지 점검한다.
• 철판 보강안 검토 시 압축 강도뿐 아니라 인장 저항, 편심 하중, 진동, 접합부 앵커 성능, L자 정착 대체 여부를 별도 항목으로 검증한다.

❓ 열린 질문

• 철판과 앵커 보강이 원래 기초 깊숙이 L자로 정착됐어야 할 철근의 인장·뽑힘 저항 기능을 실제로 어느 정도까지 대체할 수 있는가?
• 309 공구의 ‘투번들’ 표기는 업계 관행상 충분히 명확한 표기였는가, 아니면 현장 오독을 유발할 만큼 불명확한 도면 표현이었는가?
• 감리와 샵드로잉 단계에서 같은 누락이 반복적으로 걸러지지 않은 이유는 도면 해석 오류였는가, 검수 절차 부실이었는가, 아니면 두 문제가 함께 작동한 것인가?
