The $400 million machine powering the future of chipmaking

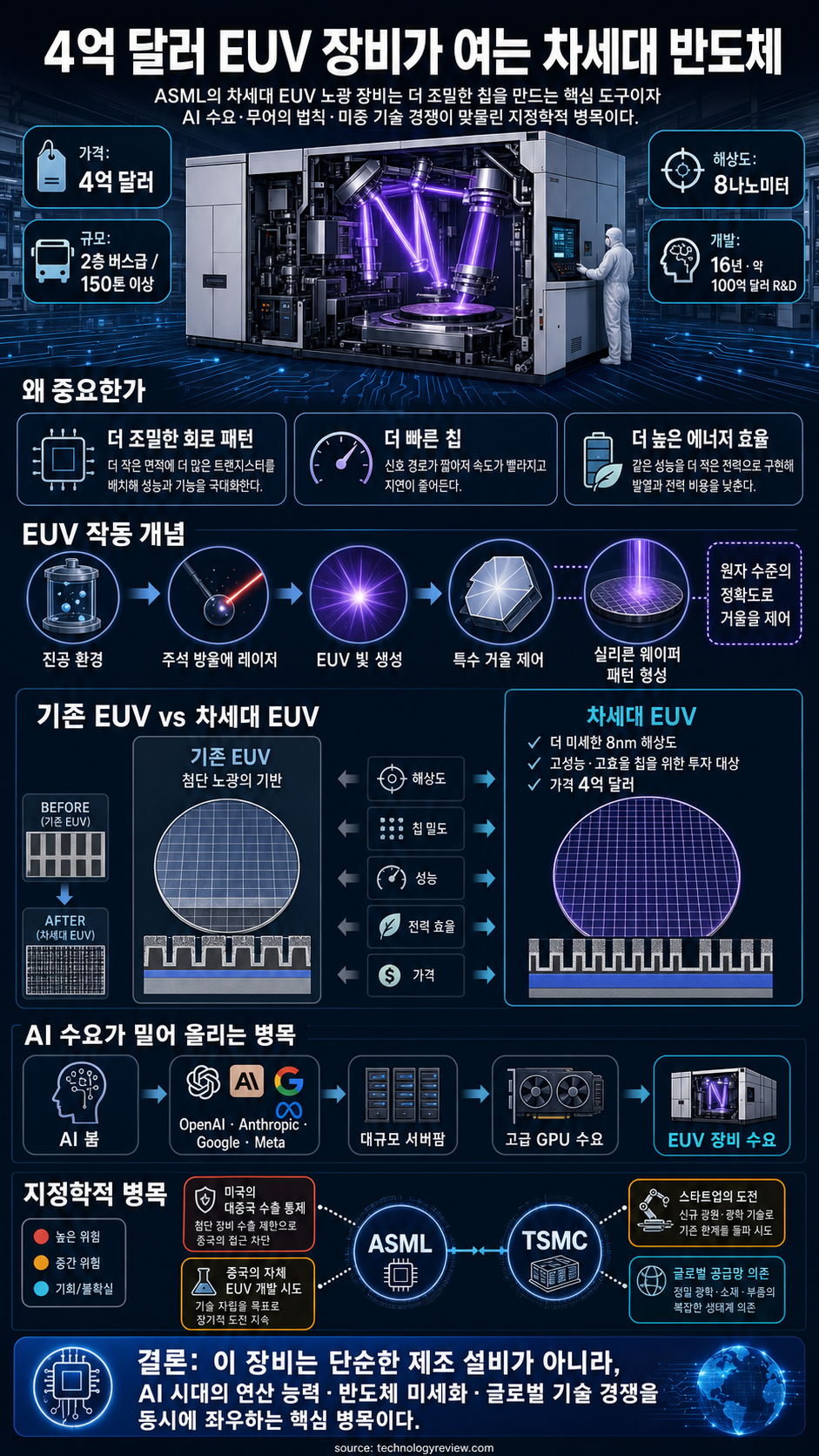

🖼️ 인포그래픽

The $400 million machine powering the future of chipmaking 내용을 설명하는 본문 이미지

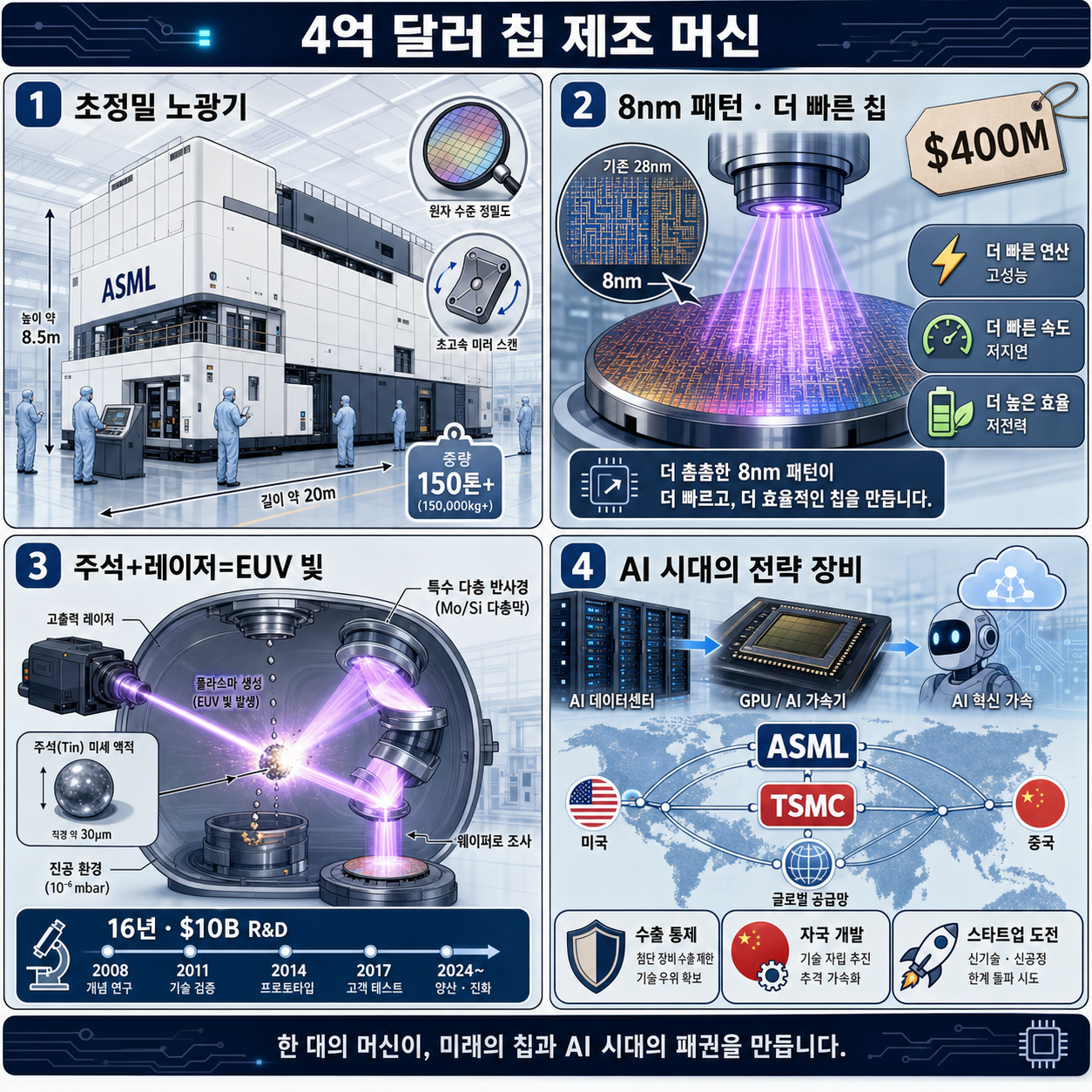

🖼️ 4컷 인포그래픽

💡 한 줄 요약

ASML의 4억 달러짜리 차세대 EUV 노광 장비는 더 조밀한 반도체를 만들기 위한 핵심 도구이자, AI 수요·무어의 법칙·미중 기술 경쟁이 한데 맞물린 지정학적 병목이다.

📌 핵심 요약

ASML의 새 노광 장비는 2층 버스만 한 크기와 150톤이 넘는 규모를 가진 초정밀 기계로, 원자 수준의 정확도로 거울을 제어해 실리콘 웨이퍼에 극도로 작은 회로 패턴을 새긴다.
이 장비는 기존 EUV 장비보다 더 미세한 8나노미터 해상도를 제공하며, 칩 제조사들이 더 빠르고 에너지 효율적인 칩을 만들기 위해 4억 달러라는 가격에도 구매하려는 대상이다.
ASML은 16년과 약 100억 달러가 들어간 연구개발 끝에 EUV 기술을 상용화했고, 진공 속에서 주석 방울에 레이저를 쏘아 빛을 만들고 특수 거울로 이를 제어하는 방식으로 난제를 해결했다.
AI 붐은 고성능 칩 수요를 폭발적으로 키웠고, OpenAI·Anthropic·Google·Meta 같은 기업들이 대규모 서버팜을 구축하면서 EUV 장비와 고급 GPU 생산 능력의 전략적 가치가 커졌다.
ASML과 TSMC가 세계 첨단 반도체 공급망에서 압도적 영향력을 갖게 되면서 미국의 대중국 수출 통제, 중국의 자체 EUV 개발 시도, 스타트업의 도전까지 맞물린 산업·지정학 경쟁이 심화되고 있다.

🧩 주요 포인트

ASML의 새 노광 장비는 2층 버스만 한 크기와 150톤이 넘는 규모를 가진 초정밀 기계로, 원자 수준의 정확도로 거울을 제어해 실리콘 웨이퍼에 극도로 작은 회로 패턴을 새긴다.
이 장비는 기존 EUV 장비보다 더 미세한 8나노미터 해상도를 제공하며, 칩 제조사들이 더 빠르고 에너지 효율적인 칩을 만들기 위해 4억 달러라는 가격에도 구매하려는 대상이다.
ASML은 16년과 약 100억 달러가 들어간 연구개발 끝에 EUV 기술을 상용화했고, 진공 속에서 주석 방울에 레이저를 쏘아 빛을 만들고 특수 거울로 이를 제어하는 방식으로 난제를 해결했다.
AI 붐은 고성능 칩 수요를 폭발적으로 키웠고, OpenAI·Anthropic·Google·Meta 같은 기업들이 대규모 서버팜을 구축하면서 EUV 장비와 고급 GPU 생산 능력의 전략적 가치가 커졌다.
ASML과 TSMC가 세계 첨단 반도체 공급망에서 압도적 영향력을 갖게 되면서 미국의 대중국 수출 통제, 중국의 자체 EUV 개발 시도, 스타트업의 도전까지 맞물린 산업·지정학 경쟁이 심화되고 있다.

🧠 상세 정리

1. 거대한 기계가 상징하는 초정밀 제조

기사는 ASML의 기술 책임자 조스 벤스홉이 새 장비 위로 올라가는 장면에서 시작한다. 이 장비는 2층 버스 크기이며 150톤이 넘는 알루미늄 구조물, 수천 개의 튜브와 케이블, 가압 탱크로 구성된 거대한 기계다. 겉보기에는 미래적인 엔진처럼 보이지만, 실제 핵심은 몇 개의 거울을 원자 수준의 정밀도로 유지하는 메카트로닉스 장치다. 벤스홉은 10년 넘게 엔지니어들과 이 장비를 설계해 왔고, 그 자신도 때때로 규모와 정밀도에 압도된다고 말한다.

2. 노광 장비가 반도체 제조의 핵심인 이유

노광은 실리콘 웨이퍼에 빛을 비추어 트랜지스터, 배선, 기타 칩 구성 요소의 패턴을 만드는 공정이다. 스마트폰이나 AI에 쓰이는 강력한 칩을 만들려면 회로를 점점 더 작고 조밀하게 새길 수 있어야 하며, 이때 ASML 같은 회사의 노광 장비가 필수적이다. 원문은 반도체 제조의 중심축을 ASML과 TSMC라는 두 플레이어로 설명한다. ASML은 노광 장비를 만들고, TSMC는 그 장비를 이용해 세계의 많은 첨단 칩을 생산한다.

3. EUV에서 고해상도 장비로 이어진 진화

ASML은 9년 전 극자외선, 즉 EUV를 사용하는 장비를 판매하기 시작했다. EUV는 눈에 보이는 빛의 영역 밖에 있는 방사선으로, 아주 작은 녹은 주석 방울에 레이저를 초당 수만 번 쏘아 만들어진다. 첫 EUV 장비는 16년 동안 약 100억 달러가 들어간 연구개발의 결과였고, 13나노미터 해상도의 트랜지스터 특징을 만들 수 있었다. 이번 새 장비는 약 40개의 실리콘 원자 폭에 해당하는 8나노미터 해상도를 제공하며, 개당 가격은 4억 달러에 이른다.

4. 무어의 법칙과 AI 수요가 만든 압력

칩 제조사들이 이 막대한 비용을 감수하는 이유는 매년 더 새롭고 더 강력한 칩을 만들어야 하는 경쟁에 놓여 있기 때문이다. 더 작은 부품을 더 조밀하게 배치하는 것은 오랫동안 더 빠르고 에너지 효율적인 반도체를 만드는 기본 공식이었다. 원문은 ASML의 장비가 무어의 법칙을 유지하는 데 핵심적 역할을 해 왔다고 설명한다. 여기에 AI 산업이 더 조밀한 칩에 대한 수요를 새로 만들어내면서, 서버팜을 짓고 대형 모델을 학습·배포하려는 기업들의 요구가 ASML 장비의 전략적 중요성을 더 키웠다.

5. 독점적 지위와 공급망 불안

ASML은 전 세계 칩 노광 장비의 약 90%를 생산하는 지배적 위치에 있다. 칩을 만드는 회사라면 ASML을 피하기 어렵다는 점에서 이 회사의 영향력은 단순한 장비 공급업체의 수준을 넘어선다. 그러나 이런 집중은 기업과 정부 모두에게 불안을 만든다. 원문은 ASML과 TSMC의 조합을 강력한 듀오폴리로 묘사하며, 이 구조가 지정학적 함의를 갖는다고 설명한다. 반도체가 ‘새로운 석유’라면 ASML은 그 흐름을 통제하는 전략적 병목에 가깝다는 비유도 제시된다.

6. 빛의 파장과 수치개구가 만든 기술의 역사

반도체 패턴을 만드는 과정은 원문에서 티셔츠 실크스크린 인쇄에 비유된다. 먼저 설계가 담긴 마스크인 레티클에 빛을 비추고, 그 패턴을 웨이퍼 위의 화학층에 전사한다. 만들 수 있는 회로의 크기는 사용하는 빛의 파장과 밀접하게 연결되어 있으며, 파장이 짧을수록 더 작은 회로를 만들 수 있다. 업계는 한 파장의 한계를 수치개구를 높이는 방식으로 늘려 왔지만, 결국 더 짧은 파장의 빛으로 옮겨 가야 했다. 가시광에서 심자외선으로, 다시 EUV로 이동한 역사가 바로 그 반복 과정이다.

7. EUV 상용화가 어려웠던 이유

1990년대 말 심자외선 기술의 한계가 보이자 업계는 다음 대안을 찾아야 했다. 엑스선은 파장이 매우 짧았지만 초점을 맞추기 어려웠고, 전자빔이나 이온빔은 정밀하긴 했지만 점을 하나씩 찍는 방식이라 대량 생산 속도에 맞지 않았다. ASML은 2001년 무렵 EUV에 승부를 걸었고, Nikon과 Canon은 이 분야에서 물러났다. EUV는 일반 유리 렌즈와 공기에도 흡수되기 때문에 진공 환경, 주석 증발, 특수 거울이라는 복잡한 해결책이 필요했다. Zeiss는 거울의 미세 결함을 제거하고 검사하는 새로운 기술까지 개발해야 했다.

8. AI 붐, 중국 통제, 그리고 새로운 도전자들

2017년 첫 EUV 장비가 1억 달러를 훌쩍 넘는 가격으로 시장에 나왔을 때만 해도 수요가 충분할지 의문이 있었다. 그러나 GPT-3와 ChatGPT 이후 AI가 주류로 부상하면서 고성능 칩 수요가 급증했고, 대형 기술 기업들은 AI 학습과 배포를 위한 고급 칩을 필요로 하게 됐다. 2025년 ASML은 거의 50대의 EUV 장비를 판매했고 약 400억 달러의 매출을 올렸다고 원문은 전한다. 동시에 미국은 중국의 첨단 칩 제조 능력을 제한하려 했고, 네덜란드 정부를 압박해 ASML의 고급 장비 판매를 막았다. 중국은 자체 EUV 기술 확보에 막대한 자원을 투입하고 있지만, 산업 규모로 작동하는지는 불확실하다는 평가가 제시된다.

🧾 핵심 주장 / 시사점

ASML의 경쟁력은 단일 장비의 성능만이 아니라, 빛 생성·진공·거울·정밀 제어·대량 생산 속도를 동시에 만족시키는 장기간의 누적 엔지니어링에서 나온다.
AI 붐은 소프트웨어 모델 경쟁처럼 보이지만, 원문이 보여주는 핵심 병목은 더 미세한 회로를 안정적으로 대량 생산할 수 있는 제조 장비와 공급망이다.
중국의 자체 개발 시도와 스타트업의 도전은 ASML의 독점이 영구적이지 않을 수 있음을 시사하지만, 단기간에는 산업 규모의 신뢰성과 처리량을 확보한 ASML의 우위가 뚜렷하다.

✅ 액션 아이템

4억 달러급 ASML EUV의 8나노미터 해상도 이득을 기존 공정 대비 속도·에너지 지표로 수치화해 도입 정당성을 점검한다.
ASML의 16년·약 100억 달러 EUV 상용화 투자 배경을 반영해 핵심 공정 병목을 정리하고 확장성 기준을 정의한다.
미국의 대중국 수출 통제, 중국 자체 EUV 시도, 스타트업 도전을 함께 반영해 ASML·TSMC 중심 공급망 의존도를 완화할 범위를 점검한다.
