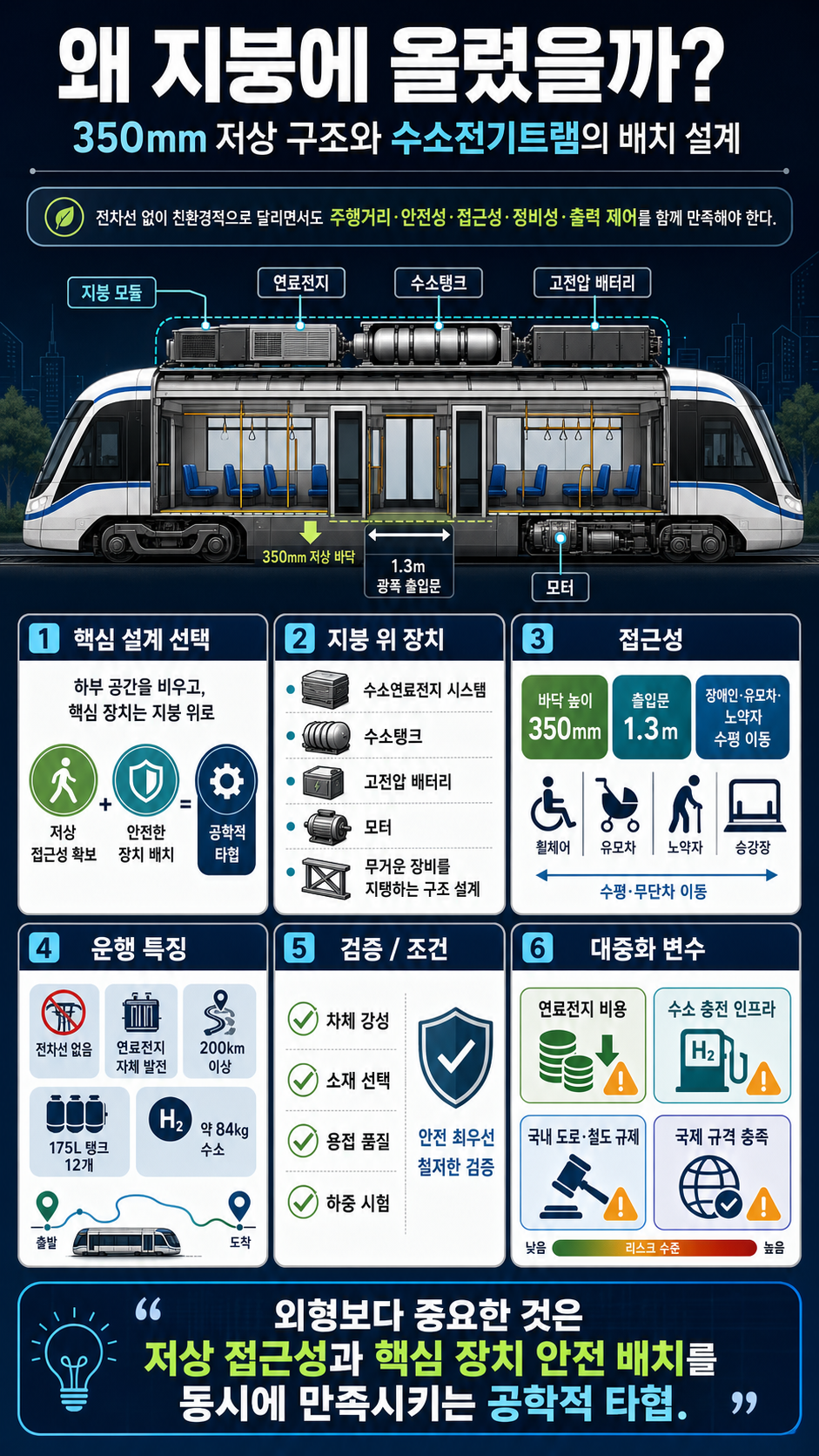

🖼️ 인포그래픽

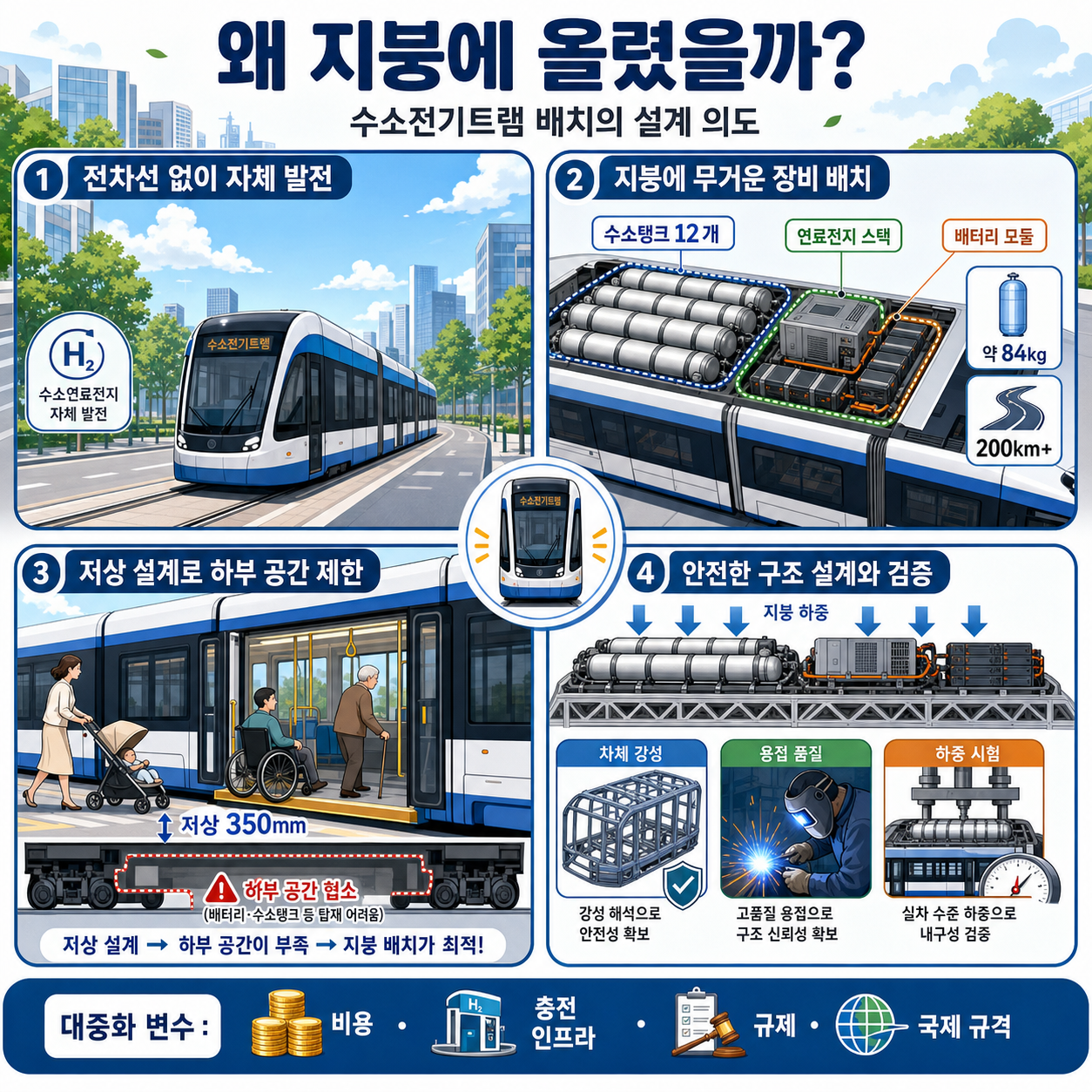

🖼️ 4컷 인포그래픽

💡 한 줄 결론

수소전기트램의 장치를 지붕에 올린 이유는 350mm 저상 구조로 승객 접근성을 확보하면서도 연료전지·수소탱크·배터리·모터 등 핵심 장치를 안전하게 배치하기 위한 설계 선택이다.

📌 핵심 요점

1. 수소전기트램은 전차선 없이 연료전지로 자체 발전해 운행하므로 도시 미관 훼손과 고전압 전차선 부담을 줄일 수 있다.
2. 영상 기준 양산형 차량은 175L 수소탱크 12개, 약 84kg 수소를 탑재하고, 만차 상태에서도 200km 이상 주행할 수 있는 것으로 소개된다.
3. 바닥 높이 350mm의 저상 구조는 장애인·유모차·노약자 접근성을 높이지만, 하부 장치 배치 공간을 제한해 주요 장비가 지붕 위로 올라가게 만든다.
4. 지붕에는 수소연료전지 시스템, 수소탱크, 고전압 배터리 등 무거운 장비가 올라가기 때문에 차체 강성, 소재 선택, 용접 품질, 하중 시험이 중요해진다.
5. 대중화의 변수는 연료전지 비용, 수소 충전 인프라, 국내 도로·철도 규제 정비, 국제 규격 충족 같은 기술·제도·경제성 조건이다.

🧩 배경과 문제 정의

• 이 영상은 도시 교통수단으로 다시 주목받는 트램의 흐름 속에서, 수소전기트램이 왜 필요한지와 어떤 설계 조건을 충족해야 하는지를 설명한다.
• 트램은 경제성, 친환경성, 교통약자 접근성 측면에서 다시 도입이 활성화되고 있으며, 수소전기트램은 수소 기반 이동수단의 적용 범위를 철도형 대중교통으로 확장하는 사례로 제시된다.
• 핵심 문제는 수소전기트램이 전차선 없이 친환경적으로 달리면서도 충분한 주행거리, 안전성, 승객 접근성, 정비성, 출력 제어를 동시에 만족할 수 있는지에 있다.
• 특히 저상 구조를 유지하려면 승객이 쉽게 타고 내릴 수 있지만, 차량 하부에 주요 장치를 배치하기 어려워진다. 이 때문에 연료전지, 수소탱크, 배터리 등 무거운 핵심 장비를 지붕에 올리는 설계가 필요해진다.
• 따라서 영상의 중심 질문은 “왜 지붕에 장비를 올렸는가”이며, 그 답은 저상 트램의 구조적 제약, 수소 시스템의 구성, 출력 확보, 차체 강성 검증, 양산 단계의 시행착오까지 연결된다.

🕒 시간순 섹션별 상세정리

1. 트램 재부상과 수소전기트램 개발 맥락

• 서울의 경전차는 150만 시민의 일상 이동을 담당하는 생활 교통수단으로 소개되며, 도시 안에서 반복적으로 운행되는 대중교통의 성격을 보여준다. [00:01]
• 트램은 경제성, 친환경성, 교통약자 배려라는 장점 때문에 세계적으로 다시 도입이 활성화되고 있다는 흐름이 드러난다. [00:15]

2. 전차선 없는 친환경 주행과 기본 제원

• 일반 트램은 노면에서 자동차와 함께 이동하며, 차량 운행에 필요한 전원은 전차선을 통해 공급받는 방식으로 드러난다. [01:11]
• 수소전기트램은 연료전지가 자체적으로 전기를 만들어 차량에 공급하므로 별도의 전차선이 필요 없고, 도시 미관 훼손과 고전압 전차선에 따른 안전 부담을 줄일 수 있다. [01:36]

3. 주행거리·충전 방식·비용 구조

• 슈퍼캡 방식은 역사에서 반복적으로 충전해야 해 정거장 간 거리 제약이 생기고, 배터리 방식 역시 저장 용량의 한계 때문에 장거리 주행에는 불리한 조건이 있다. [02:56]
• 철도 차량 가격은 자동차처럼 고정된 단가로 단순 산정되기보다, 발주 수량과 프로젝트 조건에 따라 달라지는 구조로 드러난다. [03:12]

4. 승객 접근성과 운전실 안전 설계

• 출입문은 1.3m 광폭 구조로 설계돼 승객이 편하게 타고 내릴 수 있고, 장애인과 유모차도 수평 이동으로 접근할 수 있도록 고려된다. [04:44]
• 좌석은 단거리 이용자와 노약자·어린이에게 필요한 착석 공간을 제공하며, 넓은 중앙 공간은 이동 편의와 많은 승객 수용을 동시에 고려한 배치로 압축된다. [05:04]

5. 저상 구조가 만든 지붕 배치와 핵심 부품 체계

• 트램은 바닥 높이가 350mm에 불과한 저상 구조이기 때문에 차량 하부에 주요 장치를 넣기 어렵고, 이 구조적 제약 때문에 핵심 장치들이 지붕 위로 올라가게 된다. [06:39]
• 핵심 부품은 화학 에너지를 전기로 바꾸는 수소연료전지 시스템, 수소탱크, 고전압 배터리, 바퀴를 구동하는 모터 네 가지로 구성된다. [07:00]

6. FCPS 모듈·탱크 배치·출력 제어

• 필요한 출력을 확보하기 위해 시스템 두 개를 함께 모듈화하고, 모듈 내부에는 대칭 구조로 연료전지가 배치된다. [08:32]
• 연료전지만 단독으로 있는 구조가 아니라, 에어 필터·이온 필터·FDC가 함께 구성돼 발전과 전압 변환을 한 모듈 안에서 처리하는 방식으로 드러난다. [08:57]

7. 지붕 장비 배치와 차체 구조 검증

• 차체 조립은 바닥 골조, 앞뒤 엔드 골조, 측면 골조, 지붕 순서로 블록을 세우고 용접해 하나의 육면체 구조를 만드는 방식으로 진행된다. [12:13]
• 지붕 골조에는 무거운 장비가 들어가므로 높은 강성이 필요하고, 중량 부담을 줄이기 위해 일반 트램과 달리 스테인리스 소재가 지붕 구조에 쓰인다. [12:32]

8. 개발 시행착오와 수소트램 대중화 조건

• 차량용이 아닌 트램·기관차용 시스템을 양산 사양으로 만들면서 내부 개발 구조가 혼재됐고, 이를 해결하기 위해 조직 간 유기적 대응이 필요했다. [13:50]
• 초기 개발 단계에서는 연료전지 특성을 충분히 이해하지 못한 상태에서 착수해 시행착오가 있었고, 국제 규격을 만족하기 위한 여러 시험으로 시간이 많이 소요됐다. [14:12]
• 제공된 section-detail 기준으로 확인되는 후반부의 결론은, 수소전기트램의 대중화가 단순히 연료전지를 얹는 문제가 아니라 저상 구조, 지붕 장비 배치, 차체 강성, 출력 제어, 양산 규격 대응까지 함께 해결해야 하는 과제라는 점이다. [14:27]
• 검증 필요: 입력된 section-detail에는 14:12 이후의 세부 발화와 영상 말미의 구체적 마무리 멘트가 제공되지 않았으므로, 15분대 이후 결론 발언은 원본 transcript 확인이 필요하다. [16:46]

🧾 결론

• 이 영상의 핵심은 “왜 지붕에 올렸을까?”라는 질문에 대해, 단순한 외형 배치가 아니라 저상 구조와 핵심 장치 배치 사이의 공학적 타협이라고 설명하는 데 있다.
• 수소전기트램은 전차선 없는 운행, 무탄소 배출, 장거리 주행 가능성, 교통약자 접근성을 동시에 추구하는 도시형 친환경 대중교통으로 제시된다.
• 지붕 장비 배치는 승객 공간과 접근성을 확보하기 위한 선택이지만, 그만큼 차체 강성·용접 품질·하중 검증·정비성 설계가 함께 따라와야 한다.
• 영상에서 제시된 대중화 조건은 기술 자체만이 아니라 충전 인프라, 규제 체계, 발주 규모, 연료전지 가격 하락 가능성까지 포함한다.

📈 투자·시사 포인트

• 수소전기트램은 수소 승용차·트럭을 넘어 철도형 대중교통으로 수소 모빌리티 적용 범위가 확장되는 사례로 해석할 수 있다.
• 연료전지가 가장 비싼 부품으로 언급되는 만큼, 향후 대량생산과 공급망 확대가 실제 차량 가격 경쟁력에 중요한 변수로 작용할 수 있다.
• 검증 필요: 영상은 대량생산 확대 시 가격 하락 가능성을 언급하지만, 실제 경제성은 발주 수량, 노선 조건, 충전 인프라 비용, 유지보수 비용을 별도로 확인해야 한다.
• 국내에서는 도로교통법과 철도안전법의 중복 규제로 전용 노선 운영이 기본이라고 설명되므로, 제도 정비가 도입 속도에 큰 영향을 줄 수 있다.
• 탄소 배출 규제가 강화되는 흐름 속에서 수소트램뿐 아니라 수소 동차·기관차·고속 전차 등 철도 차량 라인업 확장 가능성이 시사된다.

⚠️ 불확실하거나 확인이 필요한 부분

• 영상에서는 현대로템 수소전기트램이 2021년부터 2024년까지 개발을 마치고 양산으로 이어졌다고 설명하지만, 정확한 개발 완료 시점·양산 계약·도입 노선은 별도 자료로 확인이 필요하다.
• 차량 제원으로 길이 35m, 폭 2.65m, 높이 약 4m, 175L 수소탱크 12개, 수소 약 84kg, 만차 305명 기준 200km 이상 주행이 언급되지만, 이는 모델·편성·운행 조건에 따라 달라질 수 있어 공식 제원표 확인이 필요하다.
• “운행 중 탄소 배출이 없고 물만 배출된다”는 설명은 차량 운행 단계 기준으로 보이며, 수소 생산·운송·충전 과정까지 포함한 전 과정 탄소배출 평가는 별도로 구분해야 한다.
• 자막 기반 정리: 타임스탬프가 있는 자막을 기준으로 정리했으며, 고유명사·수치·인용은 원문 확인 필요 시 별도 검증한다.
• 영상 속 주장: 발표자의 해석·전망·비교는 확인된 외부 사실이 아니라 영상 속 주장으로 분리해 읽는다.
• 검증 필요: 수치, 기업 실적, 정책·시장 전망은 발행 전 최신 자료로 별도 검증이 필요하다.

✅ 액션 아이템

• 영상 본문에서 언급된 핵심 제원값을 공식 보도자료나 제조사 자료와 대조해 수치 오류 가능성을 점검한다.
• 수소전기트램의 장점 설명을 “운행 중 배출”과 “수소 생산까지 포함한 전 과정 배출”로 나누어 표현한다.
• 지붕에 장비를 배치한 이유를 저상 구조, 하부 공간 제약, 접근성 확보라는 흐름으로 정리해 노트 핵심 문장에 반영한다.
• FCPS, FDC, 고전압 배터리, 수소탱크, 구동모터 등 약어와 기술 용어에 짧은 설명을 붙여 독자가 구조를 따라갈 수 있게 한다.

❓ 열린 질문

• 수소전기트램이 실제 도심 노선에 도입될 경우, 수소 충전소 위치와 충전 운영 방식은 어떻게 설계되는가?
• 지붕에 연료전지와 수소탱크를 올리는 구조가 장기 운행 중 진동·소음·정비 비용에 어떤 영향을 주는가?
• 배터리 트램, 슈퍼캡 트램, 수소전기트램을 비교했을 때 노선 길이·배차 간격·정거장 구조별 최적 선택지는 어떻게 달라지는가?
